Présentation
Les modules d'entrée/sortie TOR sont alimentés par le bus du rack. Les modules peuvent être manipulés sans danger et sans risque de détérioration ou de perturbation de l'automate, même si l'alimentation du rack n'a pas été coupée.
Les opérations de mise en place (installation, montage et démontage) sont détaillées ci-après.
Précautions d'installation
Les modules TOR Modicon X80 peuvent être installés dans n'importe quel emplacement du rack, sauf les suivants :
emplacements réservés aux modules d'alimentation du rack (marqués PS, PS1 et PS2),
emplacements réservés aux modules d'extension (marqués XBE),
emplacements réservés à l'UC dans le rack local principal (marqués 00 ou 00 et 01 selon l'UC),
emplacements réservés au module adaptateur (e)X80 dans la station distante principale (marqués 00).
L'alimentation est fournie par le bus de fond de rack (3,3 V et 24 V).
Avant d'installer un module, retirez le cache de protection du connecteur du module situé sur le rack.
| DANGER | |
|---|---|
RISQUE D'ELECTROCUTION, D'EXPLOSION OU D'ARC ELECTRIQUE Coupez l'alimentation des capteurs et des pré-actionneurs,
et déconnectez le bornier pour procéder au montage et au
démontage des modules. Le non-respect de ces instructions provoquera la mort ou des blessures graves. | |
Installation

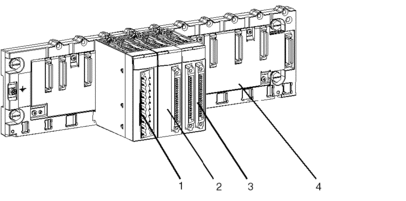

Le schéma ci-après présente l'installation de modules d'entrées/sorties TOR sur le rack.
Le tableau ci-dessous décrit les différents éléments à assembler :
Numéro |
Description |
|---|---|
1 |
Module à bornier 20 broches |
2 |
Module à 1 connecteur 40 broches |
3 |
Module à 2 connecteurs 40 broches |
4 |
Rack standard |
Installation du module sur le rack
Le tableau ci-dessous présente la procédure de montage des modules d'entrées/sorties TOR sur le rack :
Etape |
Action |
|
|---|---|---|
1 |
Retirez le cache de protection du connecteur dans l'emplacement du module sur le rack Modicon X80. |
|
2 |

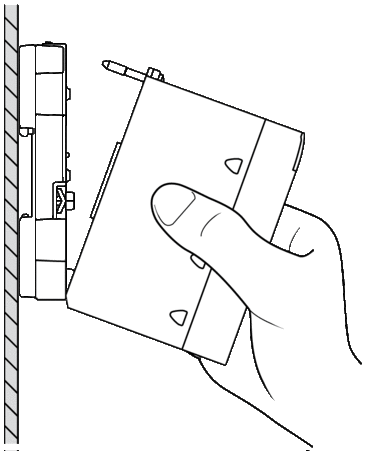

Positionnez la broche située dans la partie inférieure du module dans le logement correspondants du rack. |
 |
3 |
Faites pivoter le module vers le haut du rack de façon à plaquer le module sur le fond du rack. |
|
4 |
Serrez la vis de fixation sur la partie supérieure du module afin de maintenir le module en place sur le rack. Couple de serrage : 0,4 à 1,5 N•m (0,30 à 1,10 lbf-ft). |
|
| AVERTISSEMENT | |
|---|---|
FONCTIONNEMENT IMPREVU DE L'EQUIPEMENT Vérifiez que la vis de fixation est bien serrée
afin que le module soit fermement fixé au rack. Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. | |
