Catalogue des modules de sorties TOR

Présentation

Les tableaux ci-après présentent les catalogues des modules de sorties statiques et à relais.

Catalogue des modules de sorties statiques TOR avec raccordement par bornier 20 broches et par connecteurs 40 broches.

Type de module	Sorties statiques avec raccordement par bornier 20 broches		Sorties statiques avec connecteurs 40 broches

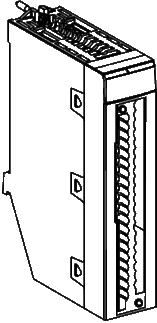

Illustration	Module de sorties TOR		Module de sorties TOR	Module de sorties TOR
Nombre de voies	16 sorties	16 sorties	32 sorties	64 sorties
Plage	24 VCC	24 VCC	24 VCC	24 VCC
Isolation	Sorties isolées	Sorties isolées	Sorties isolées par groupes de 16 voies
Courant	0,5 A	0,5 A	0,1 A	0,1 A
Protection contre les surcharges	Sorties protégées contre les courts-circuits et les surcharges, avec réarmement automatique ou commandé, et circuit de démagnétisation rapide des électro-aimants.
Logique	Positive	Négative	Positive	Positive
Temps de réponse	1,2 ms	1,2 ms	1,2 ms	1,2 ms
Type d'interface	Bornier 20 broches	Bornier 20 broches	1 connecteur 40 broches	2 connecteurs 40 broches
Référence	BMX DDO 1602	BMX DDO 1612	BMX DDO 3202K	BMX DDO 6402K

Catalogue des modules de sorties à relais TOR avec raccordement par borniers 20 et 40 broches.

Type de module	Sorties à relais avec raccordement par bornier 20 broches				Sorties à relais avec raccordement par bornier 40 broches
Illustration	Module de sorties TOR				Module de sorties TOR
Nombre de voies	8 sorties	8 sorties	8 sorties	16 sorties	8 sorties NO/NF
Plage	125 VCC	24 VCC ou 24 à 240 VCA	5 à 125 VCC ou 24 à 240 VCA	24 à 48 VCC ou 24 à 240 VCA	5 à 125 VCC ou 24 à 240 VCA
Isolation	Sorties isolées de la masse	Sorties isolées de la masse	Sorties isolées de la masse	Sorties isolées de la masse	Sorties isolées de la masse
Type de contact	8 voies isolées	8 voies isolées	8 voies isolées	1 commun par groupe de 8 voies	8 voies isolées
Courant thermique par voie	3 A	3 A	2 A	2 A	4 A
Protection contre les surcharges	Aucune protection	Aucune protection	Aucune protection	Aucune protection	Aucune protection
Logique	Positive/négative	Positive/négative	Positive/négative	Positive/négative	Positive/négative
Temps de réponse	10 ms max	10 ms max	13 ms max	10 ms max	13 ms max
Type d'interface	Bornier 20 broches	Bornier 20 broches	Bornier 20 broches	Bornier 20 broches	Bornier 40 broches
Référence	BMX DRA 0804T	BMX DRA 0805	BMX DRA 0815	BMX DRA 1605	BMX DRC 0805

Catalogue des modules de sorties triac TOR avec raccordement par borniers 20 et 40 broches.

Type de module	Sorties triac avec raccordement par bornier 20 broches	Sorties triac avec raccordement par bornier 40 broches
Illustration	Module de sorties TOR	Module de sorties TOR
Nombre de voies	16 sorties	16 sorties
Plage	100 à 240 VCA	24 à 240 VCA
Isolation	Sorties isolées par groupes de 4 voies	Sorties isolées individuellement
Courant	max : 0,6 A / points (avec réduction de charge)	max : 3 A par voie (avec réduction de charge)
Protection contre les surcharges	Circuit de protection et varistance	Circuit de protection et varistance
Logique	-	-
Temps de réponse	1 ms + 0,5 x (1/F) (où F = fréquence en Hz)	max: 0,5 x (1/F) (où F = fréquence en Hz)
Type d'interface	Bornier 20 broches	Bornier 40 broches
Référence	BMX DAO 1605	BMX DAO 1615
