Objets langage à échange implicite associés à la fonction métier
Traduction de la notice originale
A propos de nous
Vue d'ensemble
Une interface métier intégrée, ou l’ajout d’un module, enrichit automatiquement le projet d’objets langage permettant de programmer cette interface ou ce module.
Ces objets correspondent aux images des entrées/sorties et aux informations logicielles du module ou de l’interface intégrée métier.
Entrées du module
Les entrées du module (%I et %IW) sont mises à jour dans la mémoire automate en début de tâche, l'automate étant en mode RUN ou STOP.
Les sorties (%Q et %QW) sont mises à jour en fin de tâche, uniquement lorsque l'automate est en mode RUN.
NOTE :
lorsque la tâche est en mode STOP, suivant la configuration choisie :
  • les sorties sont mises en position de repli (mode de repli) ;
  • les sorties sont maintenues à leur dernière valeur (mode maintien).

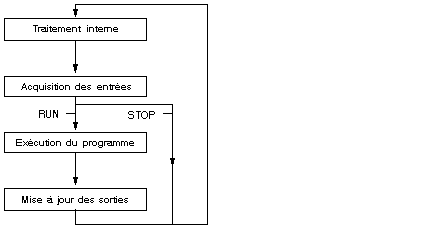

Cycle de fonctionnement d'une tâche d'automate
Le schéma ci-après illustre l'exécution cyclique d'une tâche automate.
