Informations générales relatives au module SSI BMX EAE 0300

Informations générales relatives au module SSI BMX EAE 0300

Traduction de la notice originale

Définition

Le module SSI BMX EAE 0300 est une interface série synchrone de codage absolu 3 voies.

Il prend en charge :

3 voies d'entrées SSI
1 sortie réflex pour chaque voie SSI
2 entrées de capture pour les 3 voies SSI
largeur de données 8 à 31 bits
4 rangs de débits en bauds (100 kHz, 200 kHz, 500 kHz, 1 MHz)
fonctions de capture et de comparaison

Illustration

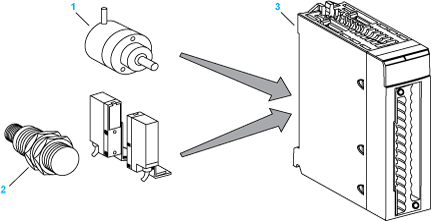

L'illustration ci-dessous montre les composants de base d'un système de codage absolu :

Codeur absolu

Capteurs de proximité

Module SSI BMX EAE 0300
