Présentation d'une voie de comptage/décomptage et de mesure
(Traduction du document original anglais)
A propos de nous
Introduction
Ce sous-chapitre présente le noyau fonctionnel d'une voie du module TSX CTY2C, composé des blocs suivants :
Commentaire
La fonction de validation du compteur matérielle ou logicielle est une fonction particulière, intrinsèquement liée à la fonction de comptage/décomptage. C'est la raison pour laquelle, contrairement aux autres fonctions, la fonction de validation du compteur est présente.
Illustration

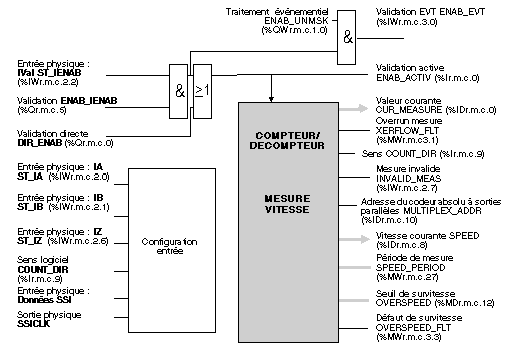

L'illustration ci-dessous présente les fonctions principales d'une voie du module TSX CTY2C. Les objets langage associés sont décrits dans le sous-chapitre Objets implicites.
Caractéristiques des entrées
Le module TSX CTY 2C accepte cinq configurations d'entrées matérielles, décrites dans le tableau ci-dessous (pour chaque voie) :
Module concerné
TSX CTY 2C
Configuration des entrées
  • Une entrée physique IA ST_IA (%IWr.m.c.2.0) et une entrée logicielle (sens de comptage)
  • Deux entrées physiques : IA (principale) et IB ST_IB (%IWr.m.c.2.1) (sens de comptage)
  • Deux entrées physiques : IA (comptage) et IB (décomptage)
  • Trois entrées physiques : IA et IB sur le codeur incrémental et IZ ST_IZ (%IWr.m.c.2.6) sur l'impulsion par tour du codeur
  • Une interface d'entrée/sortie d'un codeur absolu série SSI, avec :
    • une entrée physique Données SSI ;
    • une sortie horloge de transmission SSICLK.
Validation de comptage/décomptage
  • Matérielle : entrée IVal ST_IVAL (%IWr.m.c.2.2) (combinée à une sortie Q2 ST_Q2 (%IWr.m.c.2.12), à configurer), conditionnée par la commande logicielle Valider ENAB_IENAB (%Qr.m.c.5).
  • Logicielle directe (commande Validation directe DIR_ENAB (%Qr.m.c.0)).
