Description de l'écran de mise au point réduit

Présentation

L'écran de mise au point réduit permet de contrôler le fonctionnement d'un projet au niveau du module de comptage. Il affiche l'état des entrées, des sorties et des bits de la voie principale, le contenu des registres et les défauts possibles.

Pour passer à l'écran maximisé, cliquez sur le second onglet Mise au point.

Illustration

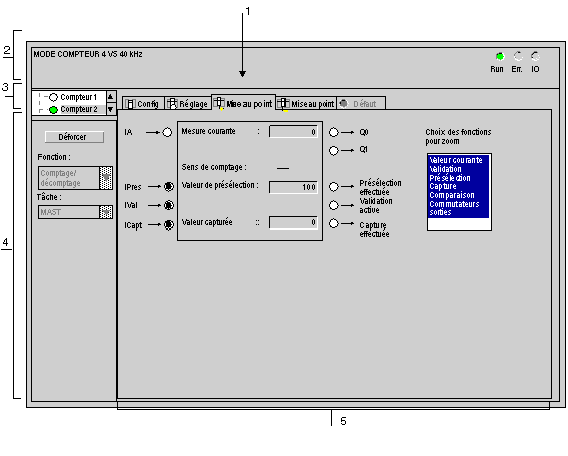

L'illustration ci-dessous présente un exemple d'écran de mise au point réduit.

Description

Le tableau ci-dessous présente les différents éléments de l'écran de mise au point.

Numéro	Elément	Fonction
1	Onglets	L'onglet au premier plan indique le mode actuel (Mise au point pour cet exemple). Chaque mode peut être sélectionné par l'onglet correspondant. Les modes disponibles sont : Mise au point, accessible uniquement en mode connecté Diagnostic (défaut), accessible uniquement en mode connecté Réglage Configuration
2	Zone Module	Indique le nom abrégé du module. Trois indicateurs dans le même champ fournissent l'état du module en mode connecté : RUN indique l'état de fonctionnement du module. ERR indique une erreur interne au module. I/O signale une erreur externe ou un défaut applicatif au module.
3	Champ Voie	Ce champ permet : d'afficher les onglets suivants, en cliquant sur le numéro de référence : Description, qui donne les caractéristiques de l'équipement Objets d'E/S, qui permet de présymboliser les objets d'entrée/de sortie Défaut, qui donne accès aux défauts de l'équipement (en mode connecté) de sélectionner la voie ; d'afficher le Symbole, nom de la voie défini par l'utilisateur (dans l'éditeur de variables).
4	Zone Paramètres généraux	Cette zone permet de déforcer les bits et d'afficher la fonction de comptage : Déforcer : ce bouton permet de déforcer des bits forcés. Fonction : ouvre la fonction de comptage configurée. Cette rubrique est fixe. Tâche : rappelle la tâche MAST ou FAST configurée. Cette rubrique est fixe.
5	Champ Paramètres actuels	Cette zone affiche l'état des entrées et des sorties, ainsi que les différents paramètres de comptage en cours. Si le contenu du registre de comptage ne peut pas être utilisé suite à un défaut d'entrée, l'indicateur ou le voyant Mesure invalide apparaît en rouge. Remarque : Avec les modules CTY 2A/4A uniquement, les fonctions à afficher dans l'écran étendu peuvent être sélectionnées dans une fenêtre du champ Paramètres, à droite de l'écran. Pour le module CTY 2C, toutes les fonctions sont affichées systématiquement.
