Exemple de raccordement d'un codeur absolu à sortie série ou à sorties parallèles, via TELEFAST d'adaptation ABE-7CPA11 (module TSX CTY 2C seulement)

Exemple de raccordement d’un codeur absolu à sortie série ou à sorties parallèles, via TELEFAST d’adaptation ABE-7CPA11 (module TSX CTY 2C seulement)

(Traduction du document original anglais)

Caractéristiques codeur

Schéma de principe

Ce schéma vous montre le principe de raccordement :

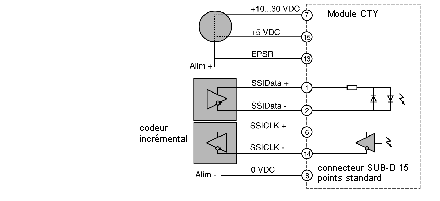

Schéma de raccordement d’une voie

Ce schéma vous montre le principe de raccordement d’une voie :

*EPSR : retour alimentation codeur.

Si le codeur ne dispose pas de retour alimentation, reliez l’entrée EPSR, côté codeur au + de l’alimentation.

(1) réalisez directement cette liaison si le codeur est isolé de la masse.
