Mise en place des modules de comptage
Traduction de la notice originale
A propos de nous
Présentation
Les modules de comptage sont alimentés par le bus de rack. Les modules peuvent être manipulés sans danger ni risque de détérioration ou de perturbation de l'automate lorsque l'alimentation du rack n'est pas coupée.
Les opérations de mise en place (installation, montage et démontage) sont détaillées ci-après.
Précautions d'installation
Les modules de comptage peuvent être installés dans toutes les positions sur le rack, exceptées les deux premières (PS et 00), réservées respectivement au module d'alimentation du rack (BMX CPS ••••) et au processeur (BMX P34 ••••). L'alimentation est fournie par le bus de fond de rack (3,3 V et 24 V).
Avant d'installer un module, retirez le cache de protection du connecteur du module situé sur le rack.
DANGER
RISQUE D'ELECTROCUTION
  • Mettez hors tension le capteur et le préactionneur avant de connecter ou déconnecter le bornier.
  • Retirez le bornier avant de brancher ou de débrancher le module du rack.
Le non-respect de ces instructions provoquera la mort ou des blessures graves.
Installation

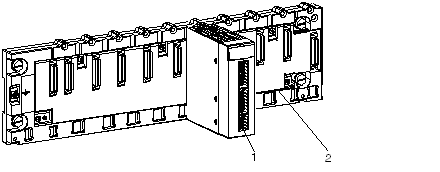

La figure ci-dessous représente le module de comptage BMX EHC 0200 monté sur le rack :
Le tableau suivant décrit les différents éléments de l'assemblage ci-dessus :
Numéro
Description
1
Module de comptage BMX EHC 0200
2
Rack standard
Installation du module sur le rack
Le tableau ci-dessous présente la procédure de montage du module de comptage sur le rack :
Etape
Action
Illustration
1
Positionnez les deux ergots de guidage situés à l'arrière du module (partie inférieure) dans les emplacements correspondants du rack.
NOTE : Avant de positionner les ergots, veillez à retirer le cache de protection.
Etapes 1 et 2
2
Faites pivoter le module vers le haut du rack de façon à plaquer le module sur le fond du rack. Il est alors maintenu en place.
3
Serrez la vis de fixation pour assurer le maintien en position du module sur le rack.
Couple de serrage : 0,4 à 1,5 N•m (0,30 à 1,10 lbf-ft)
Etape 3
