Description physique du module de comptage
Traduction de la notice originale
A propos de nous
Figure

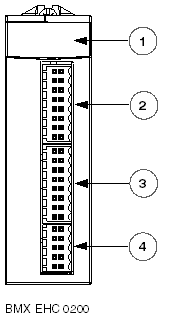

La figure ci-dessous représente le module de comptage BMX EHC 0200 :
Composants physiques des modules
Le tableau ci-dessous présente les différents éléments du module de comptage BMX EHC 0200 :
Numéro
Description
1
Voyants d'état du module :
  • Voyants d'état niveau module
  • Voyants d'état niveau voie
2
Connecteur 16 broches pour câbler les capteurs du compteur 0
3
Connecteur 16 broches pour câbler les capteurs du compteur 1
4
Connecteur 10 broches pour connecter :
  • Sorties auxiliaires
  • Alimentations des capteurs
Accessoires
Le module BMX EHC 0200 requiert l'utilisation des accessoires suivants :
NOTE : Les deux connecteurs 16 broches et le connecteur 10 broches sont disponibles sous la référence BMX XTS HSC 20.
