Introduction
La conversion d'une application PL7 en une application Control Expert génère un certain nombre de différences, décrites dans les paragraphes suivants.
Paramètres IN, OUT, INOUT
Dans Control Expert, l'ordre des paramètres d'entrée, sortie, entrée/sortie (IN, OUT et INOUT) a été modifié dans toutes les EF qui en utilisent.
Exemple : dans PL7, l'ordre des paramètres est le suivant : IN, OUT, INOUT.
Dans Control Expert, cet ordre devient : IN, INOUT, OUT.
Les EF concernées par cette modification sont les suivantes :
Instructions de régulation
Autres instructions
Instructions de communication
PL7
Control Expert
PL7
Control Expert
PL7
Control Expert
PID
PID_INT
FTOF
FTOF
DATA_EXCH
DATA_EXCH
PWM
PWM_INT
FTON
FTON
INPUT_CHAR
INPUT_CHAR
SERVO
SERVO_INT
FTP
FTP
OUT_IN_CHAR
OUT_IN_CHAR
SCOUNT
SCOUNT
PRINT_CHAR
PRINT_CHAR
FPULSOR
FPULSOR
RCV_TLG
RCV_TLG
READ_ASYN
READ_ASYN
READ_GDATA
READ_GDATA
READ_VAR
READ_VAR
SEND_REQ
SEND_REQ
SERVER
UNITE_SERVER
NOTE : lorsque vous utilisez un programme PL7-2 ou PL7-3 d'un automate TSX Série 7 avec la fonction DATA_EXCH, en réception, APP.NUM est interprété comme APP et le message contenant cette adresse est géré par le premier DATA_EXCH exécuté après la réception.
NOTE : FTOF, FTON et FTP ne sont pas convertis pour les cibles M340.

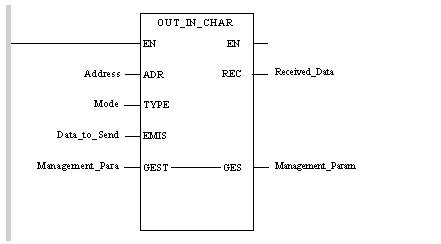

Le diagramme suivant montre l'exemple d'instruction de communication OUT_IN_CHAR.
Le tableau suivant décrit les paramètres de l'instruction de communication OUT_IN_CHAR.
Paramètres d'entrée (IN)
Paramètres d'entrée/de sortie (INOUT)
Paramètres de sortie (OUT)
ADR
GEST
RECP
TYPE
EMIS
La représentation en ST de l'instruction OUT_IN_CHAR dans PL7 est la suivante :
OUT_IN_CHAR (Address, Mode, Data_to_Send, Received_Data, Management_Param).
La représentation en ST de l'instruction OUT_IN_CHAR dans Control Expert est la suivante :
OUT_IN_CHAR (Address, Mode, Data_to_Send, Received_Data, Management_Param).
