Principe de conversion : aspects techniques

Introduction

Le convertisseur d'applications PL7 permet de convertir :

une application PL7 complète : cette procédure est automatique ;
un DFB PL : cette procédure est semi-automatique.

Conversion automatique

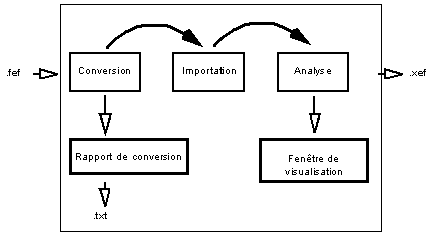

Le schéma ci-dessous illustre les aspects techniques de la procédure de conversion d'une application PL7 complète.

Le tableau suivant décrit les différentes étapes d'une conversion automatique.

Etape	Description
Conversion	Lors de cette phase, le fichier source PL7 .fef est converti en fichier source Control Expert .xef. Les données et avertissements relatifs à la conversion sont générés.
Rapport de conversion	Un fichier de rapport de conversion .txt est généré. Ce fichier contient l'ensemble des données, des avertissements et des erreurs liés à la procédure de conversion.
Importation	Le fichier source .xef est importé automatiquement dans Control Expert.
Analyse	Le fichier importé est analysé par Control Expert. Toute erreur de conversion est détectée et générée. Remarque : vous devez lancer l'analyse manuellement.
Fenêtre de visualisation	Toute erreur de conversion est mentionnée dans la fenêtre de visualisation, qui s'affiche automatiquement une fois la conversion terminée.

Conversion semi-automatique

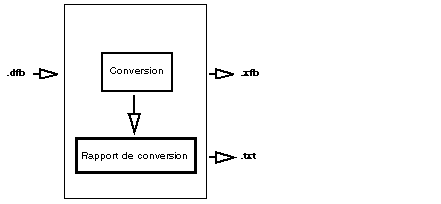

Le schéma ci-dessous illustre les aspects techniques de la procédure de conversion d'un DFB PL7.

Le tableau suivant décrit les différentes étapes d'une conversion semi-automatique.

Etape	Description
Conversion	Lors de cette phase, le fichier source PL7 .dfb est converti en fichier source Control Expert .xfb. Les données et avertissements relatifs à la conversion sont générés.
Rapport de conversion	Un fichier de rapport de conversion .txt est généré. Ce fichier contient l'ensemble des données et des avertissements liés à la procédure de conversion. La conversion terminée, le convertisseur d'applications PL7 s'arrête.

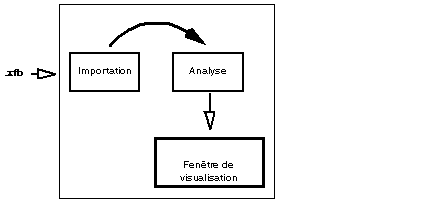

Le schéma ci-dessous illustre les aspects techniques de la procédure d'importation manuelle d'un DFB PL7 converti dans une application Control Expert.

Le tableau ci-dessous décrit les différentes étapes de la procédure d'importation manuelle.

Etape	Description
Importation	Afin que Control Expert puisse utiliser le fichier source .xfb converti, vous devez importer ce dernier manuellement dans une application Control Expert.
Analyse	Le fichier importé est analysé par Control Expert. Toute erreur de conversion est détectée. Remarque : vous devez lancer l'analyse manuellement.
Fenêtre de visualisation	Toute erreur de conversion est mentionnée dans la fenêtre de visualisation, qui s'affiche automatiquement une fois l'analyse terminée.
