Les pages suivantes présentent un exemple de pont de configurations d'automate et les adresses d'automate transparentes correspondantes.
L'exemple ci-après repose sur les configurations d'automate suivantes :
-
Configuration 3 : cette configuration Modicon M340 est constituée des modules de communication suivants :
-
Processeur Modbus Ethernet avec l'adresse IP 139.160.235.34 et maître Modbus. Ce processeur est à l'emplacement 0 de la configuration. L'adresse topologique de la voie Ethernet du processeur est donc 0.0.3 et celle de la voie Modbus du processeur est 0.0.0.
-
Module Ethernet BMX NOE 0100 avec l'adresse IP 118.159.35.2. Le module Ethernet est à l'emplacement 5 de la configuration. L'adresse topologique de la voie Ethernet du module est donc 0.5.0.
-
Configuration 1 : cette configuration est constituée d'un automate distant relié à la voie Ethernet du processeur de la configuration 3. L'adresse IP de l'automate distant est 139.160.235.16.
-
Configuration 2 : cette configuration est constituée d'un automate distant relié à la voie Ethernet du module de la configuration 3. L'adresse IP de l'automate distant est 118.159.35.45.
-
Configuration 4 : cette configuration est constituée d'un automate distant relié à la voie Modbus du processeur de la configuration 3. L'adresse d'esclave Modbus de l'automate distant est 66.

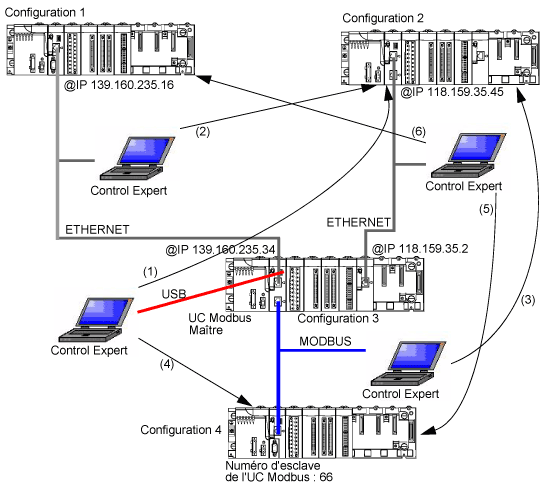

Le schéma suivant illustre l'exemple de pont :
Adresses transparentes de l'automate :
|
Configuration de pont
|
Adresse transparente de l'automate
|
|
(1) Connexion USB à l'automate distant, lui-même relié à un module Ethernet
|
SYS\\0.5.0{118.159.35.45}
|
|
(2) Connexion de la voie Ethernet du processeur à l'automate distant, lui-même relié à un module Ethernet
|
139.160.235.34\\0.5.0{118.159.35.45}
|
|
(3) Connexion de la voie Modbus du processeur à l'automate distant, lui-même relié à un module Ethernet
|
5\\0.5.0{118.159.35.45}
|
|
(4) Connexion USB à l'automate distant, lui-même relié à la voie Modbus du processeur
|
SYS\\0.0.0.66
|
|
(5) Connexion du module Ethernet à l'automate distant, lui-même relié à la voie Modbus du processeur
|
118.159.35.2\\0.0.0.66
|
|
(6) Connexion du module Ethernet à l'automate distant, lui-même relié à la voie Ethernet du processeur
|
118.159.35.2\\0.0.3{139.160.235.16}
|
