Description des ponts
(Traduction du document original anglais)
A propos de nous
Présentation
Il existe deux modes de connexion :
Définir l'adresse
L'accès direct à l'automate et l'accès transparent à l'automate sont disponibles dans l'écran Définir l'adresse. Vous devez entrer l'adresse de l'automate dans cet écran.
Pour accéder à l'écran Définir l'adresse, utilisez la commande Définir l'adresse dans le menu Automate.

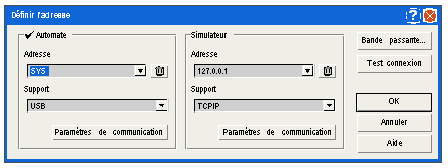

L'écran Définir l’adresse suivant apparaît :
Syntaxe d'accès direct à l'automate
Syntaxes d'accès direct à l'automate :
Connexion utilisée
Adresse
USB
SYS ou vide
Ethernet
Adresse IP : 139.169.3.4
Modbus
Numéro d'esclave
Syntaxe d'accès transparent à l'automate
La chaîne d'adresse de pont est constituée de deux parties :
Syntaxe du paramètre d'adresse :
adresse via\\adresse de l'automate distant
La syntaxe de l'adresse de l'automate distant dépend du type de lien réseau :
Lien réseau
Adresse de l'automate distant
Esclave Modbus
adresse_lien.numéro_esclave_Modbus
Ethernet
adresse_lien {adresse_IP}
Equipement Ethernet
adresse_lien.ID_unité
"adresse_lien" est une adresse topologique de type r.m.c, où :
L'adresse via est une adresse classique qui dépend du support :
Support
Adresse via
Esclave Modbus
numéro_esclave
USB
SYS ou vide
Ethernet
Adresse IP
Restrictions de service en ligne pour l'accès transparent à l'automate
L'accès transparent à l'automate (ou pont) fournit les services suivants :
