Association d'un réseau logique à du matériel réseau
(Traduction du document original anglais)
A propos de nous
Aperçu
L'étape finale de mise en œuvre d'un réseau de communication consiste à associer un réseau logique à un module réseau, une carte Modbus Plus ou une carte Fipway. Bien que les écrans diffèrent, la procédure est la même pour chaque équipement réseau.
Pour associer un réseau logique
Le tableau suivant explique comment associer un réseau logique à un équipement réseau déclaré dans l'éditeur de configuration matérielle.
Etape
Action
1
Ouvrez l'éditeur de configuration matérielle.
2
Cliquez avec le bouton droit sur l'équipement (module Ethernet, carte PCMCIA Fipway ou carte PCMCIA Modbus Plus) à associer à un réseau logique.
3
Sélectionnez la voie et la fonction.

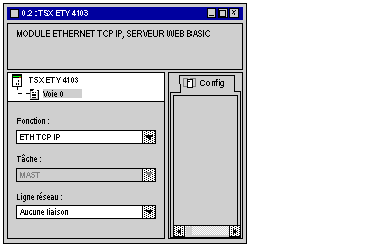

Résultat : pour un module TSX ETY 4103 :
4
Dans le champ Ligne réseau, sélectionnez le réseau à associer à la carte.

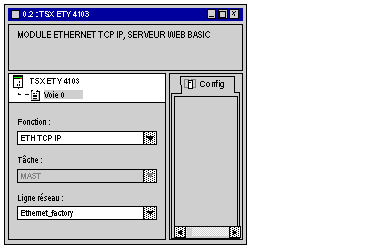

Résultat :
5
Confirmez votre choix, puis fermez la fenêtre.
Résultat : le réseau logique est associé à l'équipement. L'icône associée à ce réseau logique change et indique l'existence d'une liaison avec un automate. En outre, les numéros de rack, de module et de voie sont actualisés dans l'écran de configuration du réseau logique. Dans notre exemple, nous obtenons le navigateur de projet suivant :
