Configuration d'un réseau logique

Présentation

La deuxième étape de la mise en œuvre d'un réseau de communication consiste à configurer un réseau logique.

Ce manuel présente l'accès à la configuration de réseaux. Pour plus d'informations sur la configuration des différents réseaux, reportez-vous à la documentation suivante :

Le tableau suivant explique comment accéder à la configuration d'un réseau à partir du navigateur de projet.

Etape	Action
1	Dans le navigateur de projet, développez l'arborescence située sous le sous-onglet Réseaux de l'onglet Communication pour voir tous les réseaux du projet. Exemple :
2	Cliquez deux fois sur le réseau à configurer pour obtenir la fenêtre de configuration correspondante. Remarque : Les fenêtres diffèrent selon la famille de réseaux choisie. Toutefois, pour tous les réseaux, c'est à partir de cette fenêtre que vous pourrez configurer les utilitaires Global Data, IO Scanning, Peer Cop, les mots communs, etc. Remarque : Pour les réseaux Ethernet, une étape intermédiaire est nécessaire. Il s'agit de choisir la famille du module qui sera utilisé dans la configuration matérielle.

Etape

Action

Dans le navigateur de projet, développez l'arborescence située sous le sous-onglet Réseaux de l'onglet Communication pour voir tous les réseaux du projet.

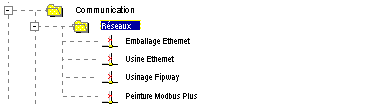

Exemple :

Cliquez deux fois sur le réseau à configurer pour obtenir la fenêtre de configuration correspondante.

Remarque : Les fenêtres diffèrent selon la famille de réseaux choisie. Toutefois, pour tous les réseaux, c'est à partir de cette fenêtre que vous pourrez configurer les utilitaires Global Data, IO Scanning, Peer Cop, les mots communs, etc.

Remarque : Pour les réseaux Ethernet, une étape intermédiaire est nécessaire. Il s'agit de choisir la famille du module qui sera utilisé dans la configuration matérielle.
