Etape
|
Action
|
|---|---|
|
1
|
Dans le navigateur de projet, ouvrez l'onglet Communication puis, dans l'onglet Table de routage, cliquez sur l'onglet Table X-Way.
Résultat : la fenêtre suivante s'affiche.
 Si la liste des réseaux de modules accessibles est vide, la fenêtre suivante s'affiche automatiquement (sans double-clic).
|
|
2
|
Cliquez deux fois sur la zone en surbrillance afin de configurer le premier réseau.

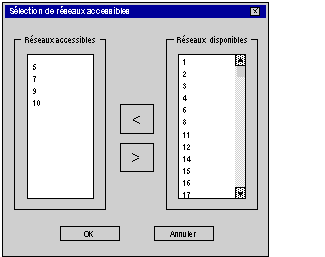

Résultat : la fenêtre de Sélection de réseaux accessibles s'affiche.
 |
|
3
|
Cliquez deux fois sur le numéro du réseau requis dans la liste déroulante Réseaux disponibles.
Résultat : le numéro du réseau est attribué dans la liste déroulante Réseaux accessibles.
|
|
4
|
Effectuez l'opération 3 autant de fois que nécessaire pour définir tous les réseaux accessibles par le module.
Une fois terminé, passez à l'étape 5.
|
|
5
|
Confirmez la sélection en cliquant sur OK.
|
|
6
|
Confirmez la configuration du routeur X-Way en fermant la fenêtre ou en cliquant sur le bouton Valider de la barre d'outils.
|
|
Etape
|
Action
|
|---|---|
|
1
|
Accédez à la fenêtre X-Way suivante.
 |
|
2
|
Cliquez sur Supprimer liste réseau.
|
|
3
|
Validez la configuration.
|
|
Etape
|
Action
|
|---|---|
|
1
|

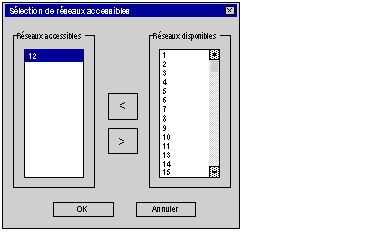

Accédez à la fenêtre X-Way suivante des réseaux accessibles.
 |
|
2
|
Cliquez deux fois sur les numéros des réseaux accessibles à supprimer (colonne de gauche).
Résultat : le numéro du réseau est réattribué dans la liste déroulante Réseaux accessibles.
|
|
3
|
Confirmez la sélection en cliquant sur OK.
|
|
4
|
Validez la configuration du routeur.
|
