Configuration de services multiréseau
(Traduction du document original anglais)
A propos de nous
Aperçu
Dans une station qui prend en charge divers modules réseau, chaque point de connexion du réseau est considéré être une adresse pour la station. Lors de la configuration de chaque module, il est nécessaire de définir la liste des numéros des réseaux accessibles pour chaque point de connexion.
En fonction du processeur sélectionné durant la configuration matérielle, une station de pont peut gérer uniquement 3 ou 4 modules réseau. Le tableau comportera donc 4 éléments au maximum.
Illustration

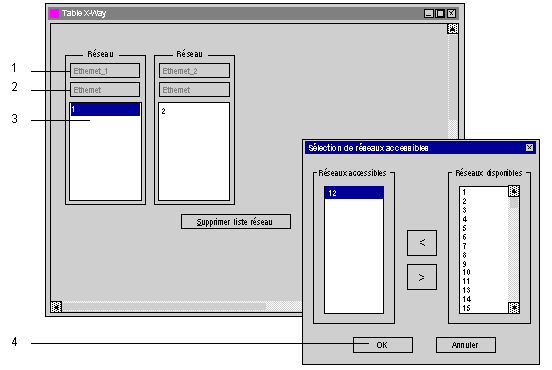

Un écran spécifique permet de saisir des données de routage pour tous les modules réseau d'une station.
Eléments et fonctions
Le tableau suivant décrit les différentes zones de l'écran de configuration :
Etiquette
Champ
Fonction
1
Réseau logique
Utilisé pour afficher le nom du réseau logique.
2
Type de réseau
Utilisé pour afficher le type du réseau.
3
Réseaux accessibles
Utilisé :
  • pour la zone Réseau logique non grisée, afin de saisir la liste des réseaux accessibles par ce module
  • pour les zones Réseau logique grisées, pour afficher la liste des réseaux accessibles par ces modules
4
Réseaux disponibles
Utilisé pour sélectionner les réseaux accessibles par un module configuré en tant que pont.
Une liste de numéros compris entre 1 et 127 affiche les réseaux disponibles pour un point de connexion. Chaque numéro de réseau sélectionné comme étant accessible est supprimé de la liste des réseaux disponibles afin d'éviter des erreurs de configuration.
