Création de bus de zones RIO\DIO et accès

Introduction

Les automates Quantum constituent une solution d'architecture d'entrées/sorties décentralisée :

Les réseaux de bus de zones RIO sont basés sur la technologie de réseaux de décentralisation d'entrées/sorties S908. Jusqu'à 31 stations décentralisées peuvent être configurées, chaque station pouvant prendre en charge jusqu'à 128 mots d'entrée/sortie.
Les réseaux de bus de zones DIO sont basés sur la technologie Modbus Plus. 32 abonnés peuvent être configurés sur 500 mètres/1 640 pieds (recevant 64 abonnés sur 2 000 mètres/6 560 pieds).

Création d'un bus RIO

Le tableau suivant présente la procédure de création d'un bus RIO à partir d'un module de communication.

Etape	Action
1	Dans l'éditeur de bus, sélectionnez le connecteur dans lequel insérer le module de communication.
2	Sélectionnez Nouvel équipement dans le menu contextuel. Résultat : la fenêtre Nouvel équipement s'affiche.

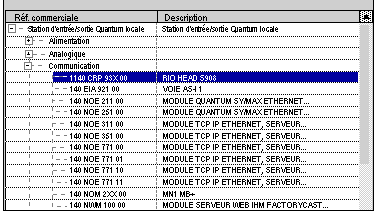

3	Développez le répertoire Communication. Résultat : la fenêtre suivante s'affiche.

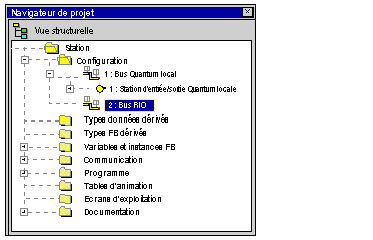

4	Pour créer un bus RIO, sélectionnez un module 140 CRP 93x 00. Résultat : le bus s'affiche dans le navigateur de projet :

Création d'un bus DIO

Le tableau suivant présente la procédure de création d'un bus DIO à partir d'un module de communication.

Etape	Action
1	Dans l'éditeur de bus, sélectionnez le connecteur dans lequel insérer le module de communication.
2	Sélectionnez Nouvel équipement dans le menu contextuel. Résultat : la fenêtre Nouvel équipement s'affiche.

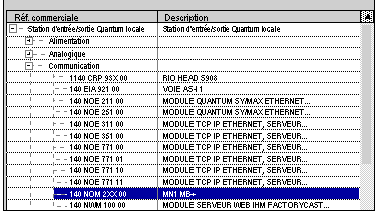

3	Développez le répertoire Communication. Résultat : la fenêtre suivante s'affiche.
4	Pour créer un bus DIO, sélectionnez un module 140 NOM 2XX 00. Résultat : le module s'affiche dans le rack.
5	Cliquez deux fois sur le port Modbus Plus du module 140 NOM 2XX 00. Résultat : la fenêtre de configuration de bus s'affiche.
6	Cochez la case Bus DIO.

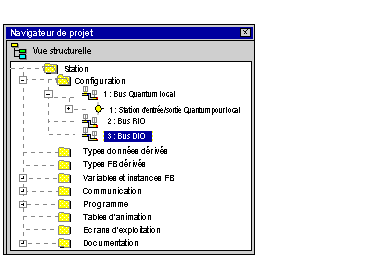

7	Validez la configuration. Résultat : le bus DIO s'affiche dans le navigateur de projet.

Création d'un bus DIO à partir du processeur

Le tableau suivant présente la procédure de création d'un bus DIO à partir du processeur.

Etape	Action
1	Dans l'éditeur de bus, cliquez deux fois sur le port Modbus Plus du processeur.
2	Cochez la case Bus DIO.
3	Validez la configuration. Résultat : le bus DIO s'affiche dans le navigateur de projet.

Accès à un bus RIO ou DIO

Pour accéder à un bus, procédez comme suit :

Etape	Action

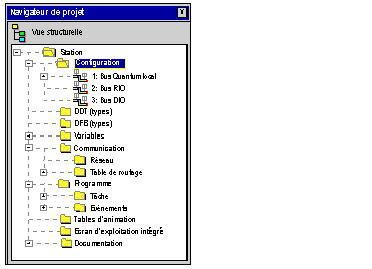

1	Dans le navigateur de projet, ouvrez le répertoire Configuration Exemple :

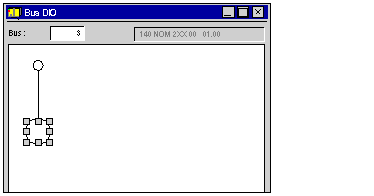

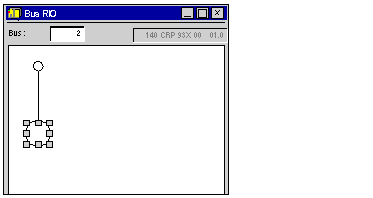

2	Sélectionnez le sous-répertoire Bus RIO ou Bus DIO en fonction du type de bus à ouvrir. Puis sélectionnez la commande Ouvrir dans le menu contextuel. Résultat : la fenêtre suivante s'affiche pour le bus RIO. Résultat : la fenêtre suivante s'affiche pour le bus DIO.
