Accès aux configurations de bus sur des cartes PCMCIA et SCY21601

Introduction

Pour tous les bus de communication autres que ceux décrits précédemment, l'accès à la configuration s’effectue via la configuration matérielle de la carte PCMCIA ou du module (TSX SCY 21601) concerné. Les pages suivantes expliquent comment créer un bus en déclarant une carte PCMCIA, puis comment accéder à la configuration du bus.

Création d'un bus de communication

Le tableau ci-dessous décrit les actions à effectuer pour créer un bus de communication.

Etape	Action

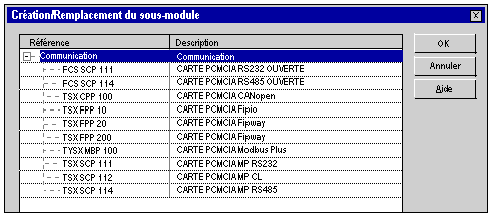

1	Cliquez deux fois sur l’emplacement de la carte PCMCIA devant gérer le bus de communication souhaité (dans un module TSX SCY 21601 ou un processeur). Résultat :
2	Sélectionnez le type de carte de gestion de bus souhaité. Résultat : le bus de communication est créé. Il faut maintenant le configurer. Pour ce faire, suivez la procédure décrite dans le paragraphe suivant.

Configuration d'un bus de communication

Le tableau ci-dessous décrit les actions à effectuer pour configurer un bus de communication.

Etape	Action

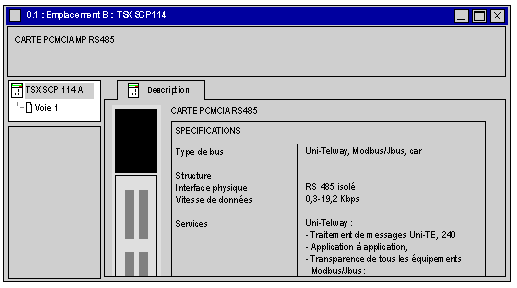

1	Cliquez deux fois sur l’emplacement de la carte PCMCIA devant gérer le bus de communication souhaité. Résultat : une fenêtre similaire à celle ci-après s'affiche :

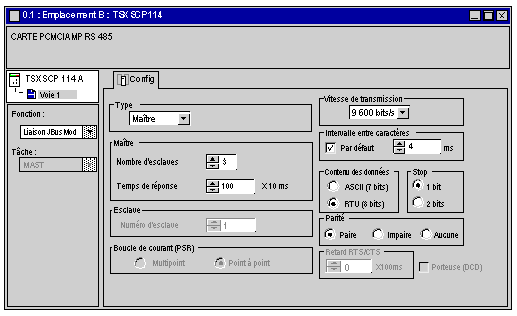

2	Sélectionnez la voie et la fonction souhaitée (par exemple, Modbus). Résultat : une fenêtre similaire à celle ci-après s'affiche. Le bus doit maintenant être configuré en fonction des paramètres du projet.
