Diverses architectures de réseau sont disponibles. La gamme de produits Schneider permet de créer des monoréseaux Ethernet ainsi que des architectures multiréseau transparentes (Ethernet/Fipway/Modbus Plus). Les exemples suivants d'architectures de réseau illustrent les diverses solutions optimales proposées par les produits Schneider.
NOTE : La sélection d'une architecture avec le réseau Modbus Plus ou Fipway est fortement liée à l'utilisation d'équipements Quantum ou Premium :
NOTE : Dans les illustrations suivantes, les flèches indiquent les différentes possibilités de communication.
Nous avons essayé de présenter tous les scénarios disponibles.
Les types de communication illustrés dans les réseaux Ethernet homogènes sont également possibles lorsque ces réseaux sont étendus à l'aide de segments Modbus Plus ou Fipway.

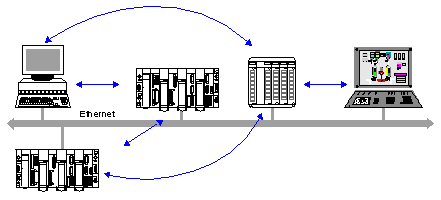

Architecture Ethernet monoréseau
Le schéma ci-dessous illustre une architecture Ethernet monoréseau :
NOTE : Tous les échanges inter-équipements sont possibles.

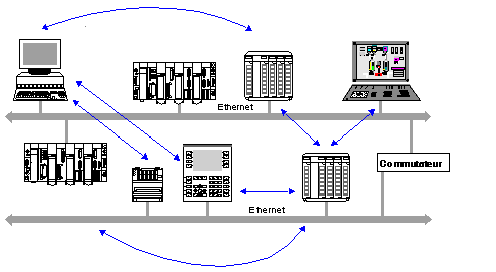

Architecture Ethernet multiréseau
Le schéma ci-dessous illustre une architecture Ethernet multiréseau :
NOTE : Tous les échanges inter-équipements sont possibles.

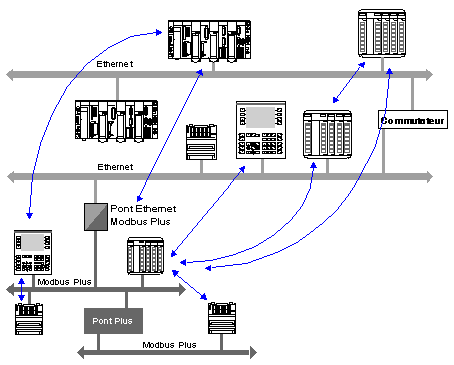

Architecture Ethernet/Modbus multiréseau
Le schéma ci-dessous illustre une architecture Ethernet/Modbus multiréseau :
NOTE : L'accès est possible à partir d'équipements sur le réseau Modbus Plus via des ponts Ethernet/Modbus Plus. Par contraste, les équipements sur le second réseau Modbus Plus ne sont pas accessibles par un équipement Ethernet via le pont Plus.

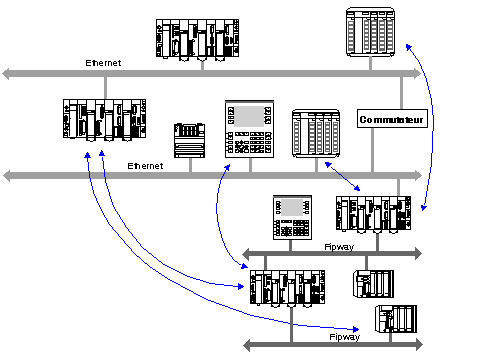

Architecture Ethernet/Fipway multiréseau
Le schéma ci-dessous illustre une architecture Ethernet/Fipway multiréseau :
NOTE : Tous les échanges inter-équipements sont possibles.
