Accès à une instruction spécifique de la fonction, du bloc fonction ou du type DFB
(Traduction du document original anglais)
A propos de nous
Présentation
La fonction spécifique de l'application est accessible :
Appel d'une fonction
Le tableau suivant explique comment appeler une fonction.
Etape
Action
1
Accédez à l'éditeur requis.
2
En fonction de l'éditeur, sélectionnez une des méthodes suivantes pour ouvrir la bibliothèque de fonctions :
  • Sélectionnez la fonction à entrer à l'aide de l'éditeur de données. Une fois dans l'éditeur, cliquez avec le bouton droit sur la fonction (LD, éditeurs FBD).
  • Faites un clic droit dans l'éditeur de programme et sélectionnez l’option Assistant de saisie FFB.

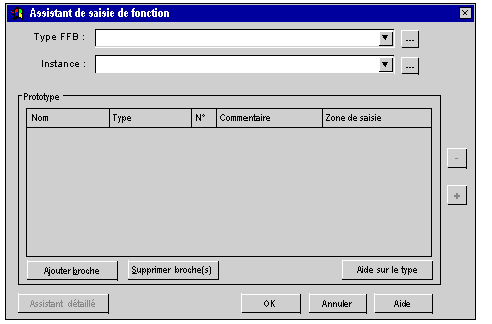

Remarque : la fenêtre de l’assistant de saisie apparaît :
3
Sélectionnez le type de FFB requis (s'il n'est pas déjà entré).
4
Sélectionnez ensuite le nom de l'instance (si nécessaire et si disponible).
5
Plusieurs instructions disposent d'un écran personnalisé d'aide à la saisie. Vous pouvez accéder à cet écran en cliquant sur le bouton Assistant détaillé.
6
Entrez chaque paramètre de l'instruction (chaque instruction est expliquée dans la documentation spécifique de l'application concernée) :
  • dans l'écran de saisie de données détaillé personnalisé
    ou
  • dans la zone Prototype de Zone de saisie.
7
Validez les modifications en cliquant sur OK.
