Pour visualiser les valeurs des données d'entrées/sorties d'un équipement, sélectionnez le dans la liste déroulante Configuration esclave Profibus DP.

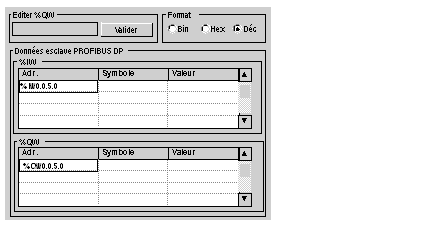

Deux listes déroulantes montrent les valeurs des données d'entrées/sorties :
-
Le champ de la zone %IW affiche la liste des données d'entrée relatives à l'équipement sélectionné, avec le symbole et la valeur associés pour chaque donnée.
-
Le champ de la zone %QW affiche la liste des données de sortie relatives à l'équipement sélectionné, avec le symbole et la valeur associés pour chaque donnée.
-
Le champ de la zone Editer %QW permet de saisir la valeur d’une donnée %QW.
-
Le champ de la zone Format permet d'indiquer pour chaque donnée le type d'affichage :
NOTE : Aucun forçage n'est autorisé sur les objets langage %IW et %QW.
Le passage en STOP de l'automate, fait apparaître les valeurs de repli du module en rouge.

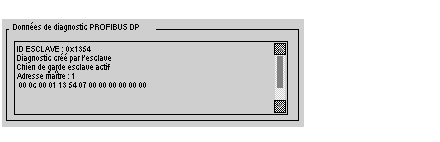

Cette fenêtre présente toutes les informations de diagnostic d'un équipement. En sélectionnant un équipement dans la liste Configuration esclave Profibus DP, son diagnostic apparaît dans la fenêtre Données de diagnostic Profibus DP.
Les données affichées correspondent à un nouveau diagnostic. Lors de la sélection de l'équipement dans la liste, le module adressé est automatiquement diagnostiqué.
Dans tous les cas de diagnostic, les six premiers octets sont standardisés et affichés. Si un esclave requiert plus de six octets de diagnostic, les données sont affichées dans la fenêtre et accessibles par les barres déroulantes.
