Description de l'écran Mise au point
(Traduction du document original anglais)
A propos de nous
Présentation
La fonction Mise au point ou le double clic sur le module graphique TSX PBY 100 sur la configuration du logiciel Control Expert est disponible en mode connecté uniquement.
Illustration

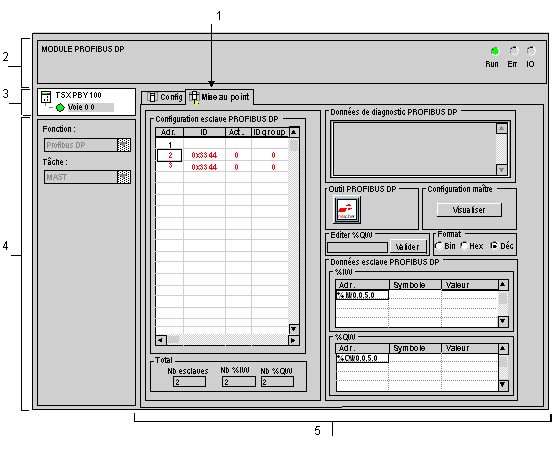

La figure ci-dessous est un exemple d'écran de mise au point dédié à la communication Profibus DP.
Description
Le tableau ci-dessous présente les différents éléments de l'écran de mise au point et leurs fonctions :
Numéro
Elément
Fonction
1
Onglets
L'onglet au premier plan indique le mode en cours (Mise au point pour cet exemple). Vous pouvez sélectionner chaque mode en cliquant sur l'onglet correspondant. Les modes suivants sont disponibles :
  • Mise au point, accessible uniquement en mode connecté
  • Configuration
2
Zone du module
Rappelle l'intitulé abrégé du module.
La même zone contient 3 voyants qui renseignent sur l'état du module en mode connecté :
  • RUN indique l'état de fonctionnement du module,
  • ERR signal un défaut interne au module,
  • I/O signale un défaut externe au module ou un défaut applicatif.
3
Zone de voie
Permet :
  • en cliquant sur le numéro de référence, d'afficher les onglets :
    • Description, qui indique les caractéristiques de l'équipement.
    • Objets d'E/S qui permet de présymboliser les objets d'entrée/sortie :
    • Défaut, qui indique les défauts de l'équipement (en mode connecté).
  • de sélectionner la voie ;
  • d'afficher le symbole, c'est-à-dire le nom de la voie défini par l'utilisateur (avec l'éditeur de variables).
4
Zone des paramètres généraux
Rappelle le paramétrage de la voie de communication :
  • Fonction : rappelle la fonction de communication configurée. Cette rubrique est figée.
  • Tâche : rappelle la tâche MAST ou FAST configurée. Cette rubrique est figée.
5
Zone de visualisation et commande
Permet de mettre au point la voie. Certains choix peuvent être figés et apparaissent en estompé.
Elle est décomposée en cinq zones :
  • la configuration du bus Profibus DP, lorsqu'un équipement est en défaut :
    • le curseur se positionne sur l'équipement,
    • la ligne correspondante apparaît en rouge.
  • le lancement du logiciel SyCon,
  • l'accès à la visualisation des paramètres du maître et du bus Profibus DP,
NOTE : les voyants et commandes non disponibles apparaissent en estompé.
