Description générale

Présentation

Le module TSX PBY 100 peut être installé sur un rack standard ou extensible d'un automate Premium.

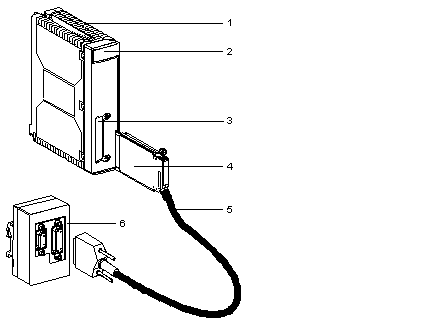

Illustration

Le module TSX PBY 100 est constitué de plusieurs éléments :

Description des éléments

Le tableau suivant décrit les différents éléments :

Repère	Fonction
1	Un module d’accueil à insérer dans n’importe quel emplacement d’un rack principal ou d’extension.
2	Un bloc de signalisation constitué de 4 voyants lumineux.
3	Un emplacement permettant de recevoir une carte PCMCIA.
4	Une carte PCMCIA Profibus DP.
5	Un câble d’une longueur de 0,6 m pour se connecter à un boîtier de raccordement.
6	Un boîtier de raccordement Profibus DP, interface de connection au bus Profibus DP.

Dans ce manuel nous parlons de module TSX PBY 100. Cela correspond à l’ensemble des équipements qui le composent.

Services

Le module TSX PBY 100 est un équipement de type master class 1 et assure les services suivants :

Services	Requête ou réponse	Vers ou provenant de	Commentaires
ECHANGE_DONNEES	requête	esclave	transfert de données d'entrées/sorties
Slave_Diag	requête	esclave	service de diagnostic des esclaves
Set_Prm	requête	esclave	envoi de paramètres aux esclaves à la mise sous tension
Chk_Cfg	requête	esclave	contrôle de la configuration à la mise sous tension
Global_Control	requête	esclave	contrôle global du bus (automatiquement pris en charge par la carte Profibus)
Get_Master_Diag	requête	master class 2	service de diagnostic des maîtres (automatiquement pris en charge par la carte Profibus)
