Diagnostic à partir des voyants d’état du coupleur
(Traduction du document original anglais)
A propos de nous
Présentation
Des voyants lumineux sur la carte permettent de visualiser l’état du coupleur et du réseau Profibus DP. La signalisation est conforme au standard Premium et Profibus DP.

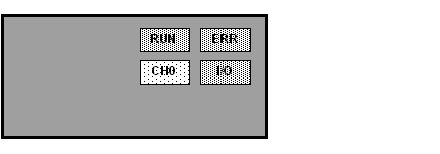

Illustration
Les voyants de diagnostic sont les suivants :
Diagnostic
Selon l’état des voyants, le diagnostic est le suivant :
Voyants d’état
Allumé
Clignotant
Eteint
RUN (vert)
Module TSX PBY 100 prêt
- tests d’autodiagnostic réussis
- Profibus DP prêt
-
Module non initialisé (en attente d’une configuration)
ERR (rouge)
Défaut bus ou
Défaut de configuration ou
Défaut du module TSX PBY 100
Module en attente d’une configuration ou
En cours de chargement (si RUN éteint) ou
Défaut de communication avec l’UC automate (si RUN allumé)
Aucun défaut signalé
I/O (rouge)
Défaut sur un ou plusieurs périphériques esclaves
-
Aucun défaut signalé (tous les esclaves actifs)
CHO (jaune)
Echange des données
d’entrées/sorties
-
Pas d’échanges des données d’entrées/sorties
