Représentation

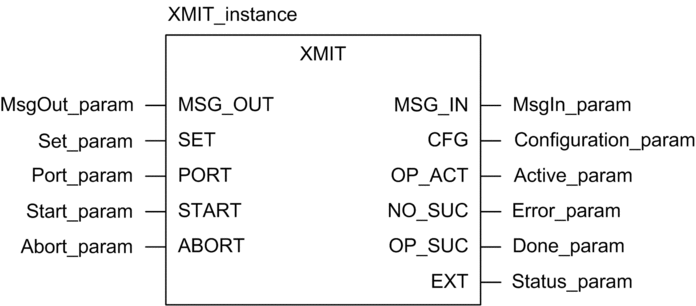

Représentation en FBD

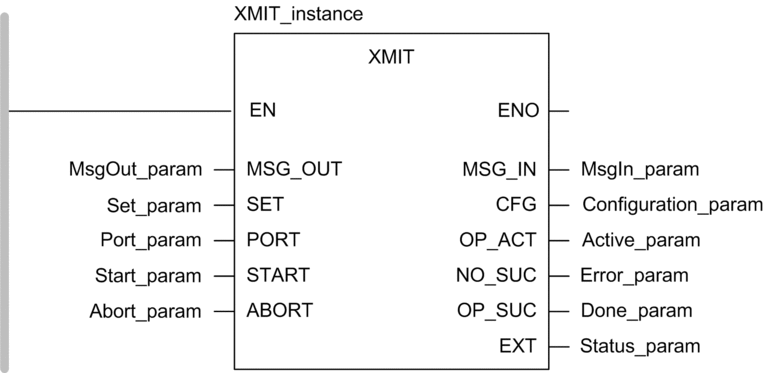

Représentation en LD

Représentation en IL

CAL XMIT_instance(START:=Start_param, ABORT:=Abort_param, MSG_OUT:=MsgOut_param, SET:=Set_param, PORT:=Port_param, MSG_IN=>MsgIn_param, CFG=>Configuration_param, OP_ACT=>Active_param, NO_SUC=>Error_param, EXT=>Status_param)

Représentation en ST

XMIT_instance (START:=Start_param, ABORT:=Abort_param, MSG_OUT:=MsgOut_param, SET:=Set_param, PORT:=Port_param, MSG_IN=>MsgIn_param, CFG=>Configuration_param, OP_ACT=>Active_param, NO_SUC=>Error_param, EXT=>Status_param);

Description des paramètres

Description du paramètre de bloc

Paramètres	Type de données	Signification
`SET`	`XMIT_SET`	Structure de données de la configuration de XMIT
`MSG_OUT` (1)	`ANY`	Tampon des messages sortants (dans la plage 4x)
`PORT`	`BYTE`	Port (0 ou 1)
`START`	`BOOL`	1: lance l'opération de XMIT.
`ABORT`	`BOOL`	1: abandonne l'opération XMIT en cours.
`MSG_IN` (1)	`ANY`	Tampon des messages entrants (dans la plage 4x)
`CFG`	`XMIT_SET`	Structure de données avec tous les composants de la configuration de XMIT, notamment les variables définies automatiquement et inutilisées. Uniquement à des fins d'affichage. Doit être compris dans la plage 4x.
`OP_ACT`	`BOOL`	1: opération XMIT en cours.
`NO_SUC`	`BOOL`	1: opération ayant échoué.
`OP_SUC`	`BOOL`	1: opération ayant abouti.
`EXT` (2)	`INT`	Affiche un code d'erreur généré par XMIT
(1) Aucune vérification du mappage dans les quatre registres. Les données ne sont peut-être pas localisées.
(2) Réservé à un autre usage avec la redondance d'UC Momentum

Structure de données de XMIT_SET

Elément	Type de données	Composant correspondant dans le XMIT LL984
BaudRate	WORD	Registre 4x+3 (débit de données)
DataBits	`BYTE`	Registre 4x+4 (bits de données)
Parity	`BYTE`	Registre 4x+5 (parité)
StopBits	`BYTE`	Registre 4x+6 (bits d'arrêt)
CommandWord	`WORD`	Registre 4x+8 (mot de commande)
MessageLen	`WORD`	Registre 4x+10 (longueur du message) ; en cas de réception ASCII terminée, ce composant est configuré automatiquement.
RespTimeOut	`WORD`	Registre 4x+11 (timeout de réponse (ms))
RetryLimit	`WORD`	Registre 4x+12 (nombre maximum de nouvelles tentatives)
XmStartDelay	`WORD`	Registre 4x+13 (début du retard de transmission (ms))
XmEndDelay	`WORD`	Registre 4x+14 (fin du retard de transmission (ms))

Structure de données de XMIT_CFG

Elément	Type de données	Composant correspondant dans le XMIT LL984
FaultStatus	`WORD`	Registre 4x+1 (état de défaut)
UserAvail_1	`WORD`	Registre 4x+2 (disponible pour l'utilisateur)
BaudRate	`WORD`	Registre 4x+3 (débit de données)
DataBits	`WORD`	Registre 4x+4 (bits de données)
Parity	`WORD`	Registre 4x+5 (parité)
StopBits	`WORD`	Registre 4x+6 (bits d'arrêt)
UserAvail_2	`WORD`	Registre 4x+7 (disponible pour l'utilisateur)
CommandWord	`WORD`	Registre 4x+8 (mot de commande)
MessagePtr	`WORD`	Registre 4x+9 (pointeur du message)
MessageLen	`WORD`	Registre 4x+10 (longueur du message)
RespTimeOut	`WORD`	Registre 4x+11 (timeout de réponse (ms))
RetryLimit	`WORD`	Registre 4x+12 (nombre maximum de nouvelles tentatives)
XmStartDelay	`WORD`	Registre 4x+13 (début du retard de transmission (ms))
XmEndDelay	`WORD`	Registre 4x+14 (fin du retard de transmission (ms))
CurrentRetry	`WORD`	Registre 4x+15 (nouvelle tentative en cours)
