Représentation

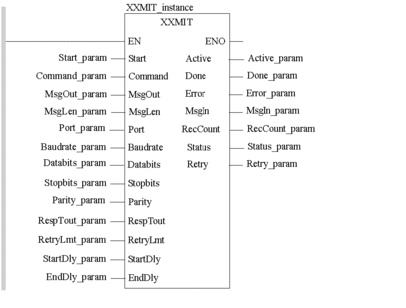

Représentation en FBD

Représentation en LD

Représentation en IL

Représentation :

CAL XXMIT_instance(Start:=Start_param, Command:=Command_param, MsgOut:=MsgOut_param, MsgLen:=Msglen_param, Port:=Port_param, Baudrate:=Baudrate_param, Databits:=Databits_param, Stopbits:=Stopbits_param, Parity:=Parity_param, RespTout:=RespTout_param, RetryLmt:=RetryLmt_param, StartDly:=StartDly_param, EndDly:=EndDly_param, Error=>Error_param, MsgIn=>MsgIn_param, RecCount=>RecCount_param, Status=>Status_param, Retry=>Retry_param)

Représentation en ST

Représentation :

XXMIT_instance (Start:=Start_param, Command:=Command_param, MsgOut:=MsgOut_param, MsgLen:=Msglen_param, Port:=Port_param, Baudrate:=Baudrate_param, Databits:=Databits_param, Stopbits:=Stopbits_param, Parity:=Parity_param, RespTout:=RespTout_param, RetryLmt:=RetryLmt_param, StartDly:=StartDly_param, EndDly:=EndDly_param, Error=>Error_param, MsgIn=>MsgIn_param, RecCount=>RecCount_param, Status=>Status_param, Retry=>Retry_param);

Description des paramètres

Description du paramètre de bloc

Paramètres	Type de données	Signification
Start	BOOL	La valeur 1 lance l'opération XXMIT.
Command	WORD	Indique la commande à exécuter.
MsgOut	ANY	Message à envoyer.
MsgLen	INT	Longueur du message de sortie.
Port	BYTE	Sélection de l'interface de communication
Baudrate	INT	Débit en bauds.
Databits	BYTE	Bits de données.
Stopbits	BYTE	Bits d'arrêt.
Parity	BYTE	Parité.
RespTout	INT	Délai d'attente avant réception d'une réponse valide.
RetryLmt	INT	Nombre de tentatives jusqu'à réception d'une réponse valide.
StartDly	INT	Délai d'attente avant émission du message.
EndDly	INT	Délai d'attente après émission du message.
Active	BOOL	La valeur 1 indique qu'une opération XXMIT est en cours.
Done	BOOL	La valeur 1 indique que l'opération XXMIT a réussi.
Error	BOOL	La valeur 1 indique qu'une erreur est survenue ou que l'opération XXMIT en cours est terminée.
Msgln	ANY	Message entrant.
RecCount	INT	Affiche le nombre de caractères reçus.
Status	INT	Affiche le code d'erreur généré par le bloc XXMIT.
Retry	INT	Indique le nombre de tentatives en cours effectuées par le bloc XXMIT.
