Kits d'adaptateur de câble pour RJ45
Il est recommandé d'acheter des kits d'adaptateur de câble pour vos raccordements RJ45 (8x8). Le tableau suivant répertorie les kits disponibles.
Kits d'adaptateur de câble disponibles
Description |
Référence |
|---|---|
RJ45-(8x8) vers 25 broches (mâle) |
110XCA20401 |
RJ45-(8x8) vers 9 broches (mâle) |
110XCA20301 |
RJ45-(8x8) vers 9 broches (femelle) |
110XCA20302 |
RJ45-(8x8) vers 25 broches (femelle) |
110XCA20402 |

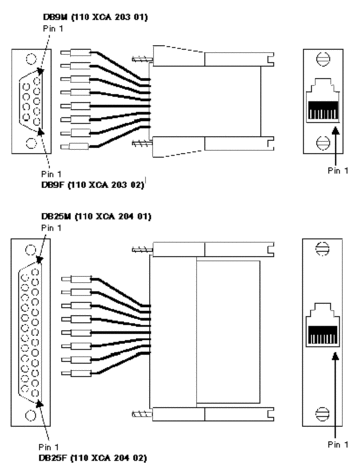

Kits d'adaptateur DB/RJ45
Connexion des câbles - Exemple 1
Pour des terminaux standard à vitesse faible ou utilisant un contrôle de flux logiciel, utilisez une connexion simple à 3 broches.

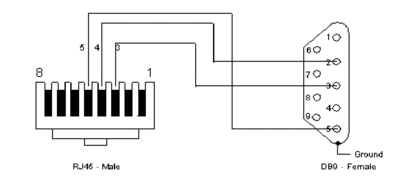

RJ45 à DB9
Automate Quantum |
Connecteur du modem |
||
|---|---|---|---|
RJ45 |
DB9 |
||
RJ45-3 |
TXD |
RXD |
DB25-2 |
RJ45-4 |
RXD |
TXD |
DB-25-3 |
RJ45-5 |
GND |
GND |
DB25-5 |
Connexion des câbles - Exemple 2

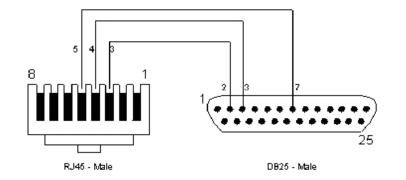

RJ45 à DB25
Automate Quantum |
Connecteur du modem |
||
|---|---|---|---|
RJ45 |
DB25 |
||
RJ45-3 |
TXD |
RXD |
DB25-3 |
RJ45-4 |
RXD |
TXD |
DB-25-2 |
RJ45-5 |
GND |
GND |
DB25-7 |
