Configuration d'une station DIO Quantum

Introduction

Une station DIO Quantum comprend un châssis standard équipé de modules E/S et d'un module de communication Modbus Plus 140 CRA 21• •0.

Un bus DIO peut être relié sur la connexion Modbus Plus de l'UC ou sur un module de communication 140 NOM 2•• 00.

NOTE : Les modules de station DIO Quantum 140 CRA 2•• ••• n'ont pas de bit de santé.

Ainsi, le statut d'une station DIO fonctionnant correctement sera toujours ZERO et non pas UN comme pour les autres modules !

Ajouter un bus DIO

Le tableau suivant décrit la procédure à suivre pour ajouter un bus DIO.

Etape	Action

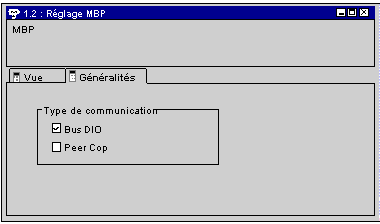

1	Sélectionnez la connexion Modbus Plus que vous voulez configurer comme bus DIO, dans le navigateur du projet ou dans la fenêtre de configuration matérielle. La fenêtre de configuration suivante s'ouvre :

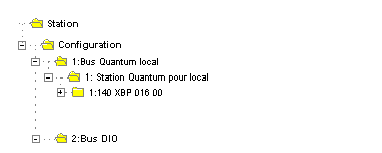

2	Dans la fenêtre de configuration, activez la case bus DIO et validez votre entrée. Un bus DIO est créé dans le navigateur du projet :
3	Ouvrez le bus DIO, sélectionnez Ajouter un châssis puis Nouvel équipement. La liste de sélection du châssis s'ouvre :

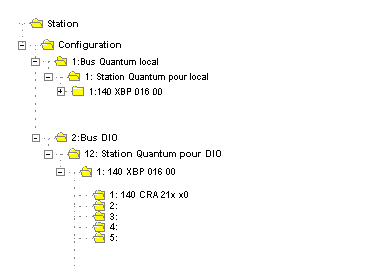

4	Sélectionnez le châssis souhaité et indiquez l'adresse Modbus Plus dans le champ de l'adresse. Confirmez avec OK. Une station DIO est créée dans le navigateur du projet. Le chiffre préconfiguré, dans notre exemple 12, indique l'adresse Modbus Plus de la station. Le coupleur Modbus Plus 140 CRA 21X X0 est automatiquement entré sur l'emplacement 1 :
5	Pour la configuration ultérieure des stations RIO, suivez la procédure indiquée pour la configuration d'une E/S locale.

Adresses des stations Modbus Plus

Assurez-vous que les adresses des stations Modbus Plus, que vous entrez dans la configuration logicielle, correspondent aux adresses matérielles sur les modules utilisés.
