Configuration Peer Cop

Condition

Avant de pouvoir configurer le type de communication Peer Cop, vous devez tout d'abord avoir effectué les étapes suivantes :

Etape	Action
1	Création d'un réseau Modbus Plus logique dans le navigateur du projet

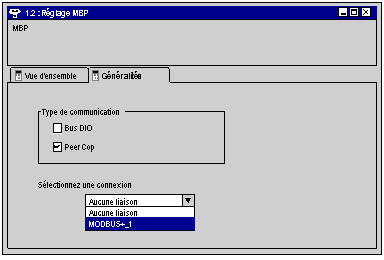

2	Sélection de la connexion Modbus Plus que vous voulez configurer comme Peer Cop, dans le navigateur du projet ou dans la fenêtre de configuration matérielle. La fenêtre de configuration suivante s'ouvre :
3	Dans la fenêtre de configuration, activez la case Peer Cop.
4	Connectez la connexion Modbus Plus du module de communication (UC, NOM) au réseau logique (ici MODBUS+_1)

Pour configurer Peer Cop, suivez les étapes ci-dessous :

Etape	Action

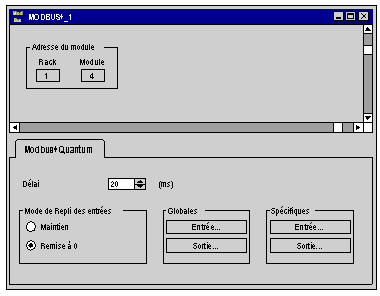

1	Ouvrez dans le navigateur du projet un Modbus Plus NetLink en cliquant deux fois sur le symbole Résultat : la fenêtre de configuration Peer Cop s'ouvre avec l'adresse préconfigurée, correspondant à la position du module
2	Indiquez les données voulues pour le Délai et le Mode de Repli des entrées (voir la description des paramètres)
3	Effectuez la configuration des données globales
4	Effectuez la configuration des données spécifiques

Description des paramètres Peer Cop

Le tableau explique la signification des paramètres Peer Cop

Paramètre	Champ / bouton	Signification
Adresse du module	Rack :1 Module : 2 (par exemple)	Dans ce cas, l'adresse topologique du châssis et le n° de l'emplacement avec le module de communication connecté apparaissent
Délai	La valeur par défaut est de 500 ms les valeurs doivent être comprises entre 20 ms et 2 s l'incrément est de 20 ms	Délai de mise à jour des entrées en millisecondes. Ce paramètre permet de définir le délai maximal au bout duquel les entrées des stations distantes du port Modbus doivent être mises à jour. Si les données ne sont pas mises à jour dans le délai indiqué, une erreur est générée.
Mode de Repli des entrées	Maintien Remise à 0	Les valeurs d'entrée peuvent être maintenues ou remises à "0".
Spécifiques	Entrées Sorties	Boutons de configuration des données spécifiques (entrées et sorties)
Globales	Entrées Sorties	Boutons de configuration des données globales (entrées et sorties)
