Mise au point d'une communication par protocole spécifique

Présentation

Cet écran, divisé en plusieurs zones, permet d'afficher les %MWs d'entrée/sortie et d'état, ainsi que les requêtes d'émission.

Illustration

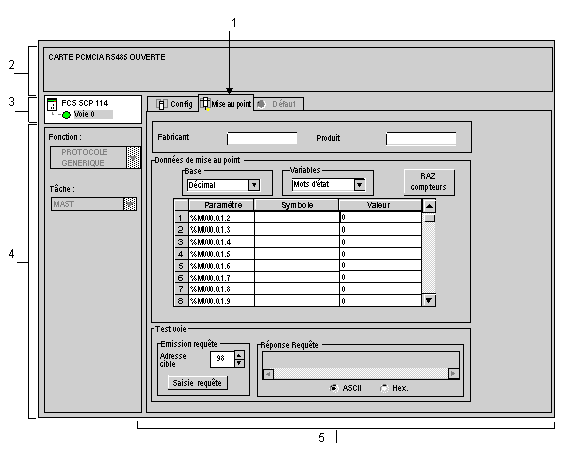

La figure ci‐dessous présente un exemple d'écran de mise au point pour la fonction de protocole générique.

Description

Le tableau ci‐dessous présente les différents éléments de l'écran de mise au point et leurs fonctions.

Numéro	Elément	Fonction
1	Onglets	L'onglet au premier plan indique le mode en cours (Mise au point pour cet exemple). Chaque mode peut être sélectionné par l'onglet correspondant. Les modes disponibles sont : Mise au point, accessible uniquement en mode connecté, Défaut, accessible uniquement en mode connecté, Configuration.
2	Zone Module	Rappelle l’intitulé abrégé du module.
3	Zone Voie	Permet : En cliquant sur la référence de l'équipement, d'afficher les onglets : Description, qui donne les caractéristiques de l'équipement, Objets d'E/S, qui permet de présymboliser les objets d'entrée/de sortie, Défaut, qui donne accès aux défauts de l'équipement (en mode connecté). De choisir la voie. D'afficher le Symbole, nom de la voie défini par l'utilisateur (via l'éditeur de variables).
4	Zone Paramètres généraux	Affiche les paramètres de la voie de communication : Fonction : rappelle la fonction de communication configurée. Cette rubrique est figée. Tâche : affiche la tâche MAST configurée. Cette rubrique est figée.
5	Zone de visualisation et commande	Elle permet : de sélectionner et d'afficher : les mots d'état, les mots d'entrée, les mots de sortie (modifiables). de remettre le compteur de la carte à zéro à l'aide du bouton RAZ compteurs, d'envoyer des requêtes à partir du protocole géré par la carte et d'afficher les réponses en fonction du mode de fonctionnement défini dans la documentation de la carte.
