Ecran de configuration pour la fonction de protocole générique
(Traduction du document original anglais)
A propos de nous
Généralités
L'écran de configuration permet de configurer les paramètres nécessaires pour la fonction de protocole générique.
Illustration

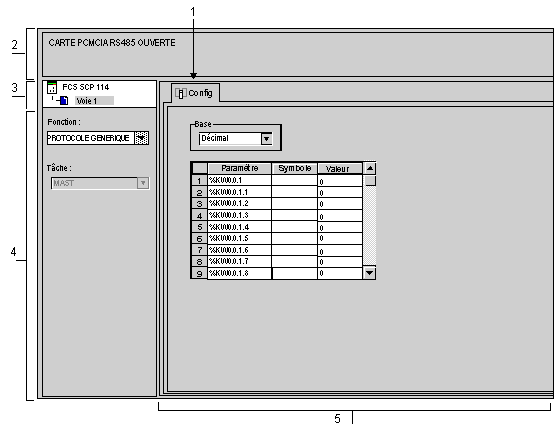

La figure ci‐dessous représente un écran de configuration.
Description
Le tableau suivant présente les différents éléments de l'écran de configuration et leurs fonctions :
Numéro
Elément
Fonction
1
Onglets
L'onglet en premier‐plan indique le mode actuellement utilisé (Config dans cet exemple). Pour sélectionner un mode, cliquez sur l'onglet correspondant. Les modes disponibles sont :
  • Configuration
  • Mise au point, accessible uniquement en mode connecté
  • Défaut, accessible uniquement en mode connecté
2
Zone Module
Rappelle l'intitulé abrégé du module et l'état du module en mode connecté à l'aide de voyants.
3
Zone Voie
Permet :
  • en cliquant sur la référence de l'équipement, d'afficher les onglets :
    • Description, qui donne les caractéristiques de l'équipement ;
    • Objets d'E/S, qui permet de présymboliser les objets d'entrée/de sortie ;
    • Défaut, qui donne accès aux défauts de l'équipement (en mode connecté).
  • de sélectionner la voie à configurer ;
  • d'afficher le Symbole, nom de la voie défini par l'utilisateur (via l'éditeur de variables).
4
Zone Paramètres généraux
Permet de choisir les paramètres généraux associés à la voie :
  • Fonction : la fonction Protocole générique est proposée. Par défaut, aucune fonction n'est configurée.
  • Tâche : définit la tâche MAST dans laquelle seront échangés les objets à échange implicite de la voie.
5
Zone Configuration
Permet de configurer les paramètres de configuration de la voie (%KW).
Chaque valeur peut être entrée en format décimal, hexadécimal ou binaire, selon la sélection effectuée dans la fenêtre de base.
Pour plus d'informations sur la signification de %KWs, reportez‐vous à la documentation fournie avec la carte PCMCIA.
