Comment accéder aux paramètres Modbus de la voie intégrée des modules TSX SCY 11601/21601
(Traduction du document original anglais)
A propos de nous
Présentation
Cette procédure permet d'accéder à l'écran de configuration de la liaison intégrée Modbus (voie 0) des modules TSX SCY 21601 pour les automates Premium.
NOTE : Pour TSX SCY 11601, étant donné que seules une voie (voie 0) et une liaison ( Modbus/JBUS ) sont disponibles, la voie 0 est configurée par défaut.
Comment accéder à la liaison
Le tableau suivant indique les étapes à suivre pour accéder à la liaison Modbus :
Etape
Action
1
Ouvrez l'éditeur de configuration matérielle.
2
Double‐cliquez sur le module TSX SCY 11601 ou TSX SCY 21601.
3
Sélectionnez la voie 0.

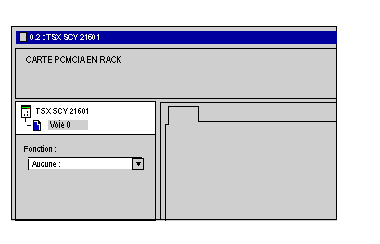

Résultat :
4
Sélectionnez la fonction LIAISON JBUS MODBUS. Pour TSX SCY 11601, la fonction Modbus est configurée par défaut.

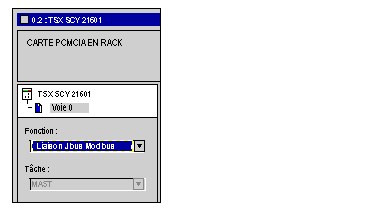

Exemple :
