Comment accéder aux paramètres des cartes PCMCIA Modbus
(Traduction du document original anglais)
A propos de nous
Présentation
Cette procédure permet d'accéder à l'écran de configuration de la liaison d'une carte PCMCIA Modbus pour les automates Premium.
Comment accéder à la liaison
Le tableau suivant indique les étapes à suivre pour accéder à la liaison Modbus :
Etape
Action
1
Ouvrez l'éditeur de configuration matérielle.
2
Double‐cliquez sur l'emplacement de la carte PCMCIA.

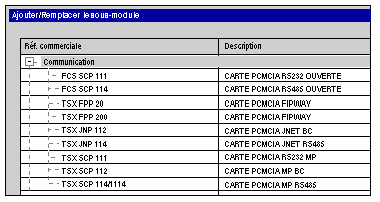

Résultat : la fenêtre de sélection du type de carte apparaît.
3
Dans le menu, cliquez sur l'une des cartes PCMCIA, puis validez en cliquant sur OK.
  • TSX SCP 111
  • TSX SCP 112
  • TSX SCP 114/1114
4
Double‐cliquez à nouveau sur l'emplacement de la carte PCMCIA.

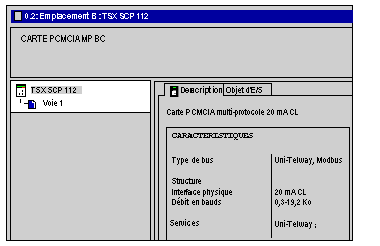

Résultat :
5
Sélectionnez la voie 1.
6
Sélectionnez la fonction LIAISON MODBUS.

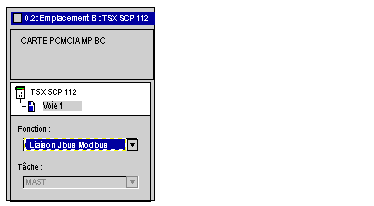

Exemple :
