Modem sur prise terminal
(Traduction du document original anglais)
A propos de nous
Généralités
La prise terminal sur les automates Premium est compatible avec une connexion par modem dans tous les protocoles : Uni-Telway maître, Uni-Telway esclave et chaîne de caractères.
Caractéristiques des modems
Le modem à connecter doit :
  1. prendre en charge le format 10 bits ou 11 bits par caractère si la prise terminal est utilisée en mode Uni-Telway :
    • 1 bit de début
    • 8 bits de données
    • 1 bit d'arrêt
    • parité impaire ou sans parité
  2. fonctionner sans compression des données si la prise terminal est utilisée en mode Uni Telway.
  3. pouvoir être configuré sur « signal DTR forcé » pour le port série RS 232 (si le modem est utilisé en mode réponse), car ce signal n'est pas raccordé par le câble.
  4. fonctionner sans contrôle de flux (ni matériel : RTS/CTS, ni logiciel : XON/XOFF) pour le port série RS 232, car le câble à utiliser pour la prise terminal peut uniquement transmettre des signaux TX, RX et GND.
  5. fonctionner sans contrôle de porteuse.
    NOTE : ce mode opératoire utilise également des signaux de contrôle RTS et CTS.
  6. accepter un appel téléphonique entrant pendant que des caractères arrivent sur son port série RS 232 dans le cas où un modem/réseau téléphonique est utilisé en mode réponse sur une prise terminal configurée en mode Uni-Telway maître.
NOTE : nous vous recommandons vivement de vérifier auprès de votre fournisseur que les caractéristiques susmentionnées sont proposées par le modem que vous envisagez d'utiliser.
Exemples

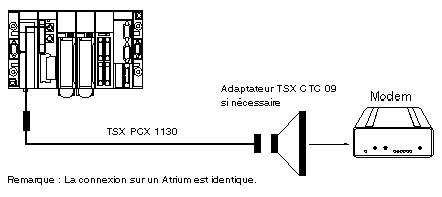

Connexion à un automate Premium :
Configuration de la prise terminal
En mode Uni-Telway, les paramètres suivants doivent être respectés et définis dans la configuration de Control Expert :
