Tableau récapitulatif des connexions aux prises terminal

Général

Reportez-vous au tableau ci-dessous afin de savoir quel câble utiliser pour relier les connecteurs d'une prise terminal d'un automate Premium/Atrium à un périphérique.

Câble de raccordement	Port TER	Port AUX	Exemple d'équipements connectés
TSX CB 1020 TSX CB 1050	-	X	TSX P ACC 01
T FTX CBF 020	X	X	FTX 517, FTX 417
TSX PCX 1031	X	-	Terminaux de programmation et de réglage FT 2100, RS 232 Terminaux graphiques et imprimantes prenant en charge le signal RTS Equipements ne prenant pas en charge les signaux RTS de type DTE<-->DTE : terminaux de programmation RS 232, imprimantes
XBT-Z938	X	X	Magelis
TSX P ACC 01	X	-	Connexion à Uni-Telway
TSX PCX 1130	X	-	Equipements ne prenant pas en charge les signaux RTS de type DTE<-->DCE : modem
TSX PCX 3030	X	X	Terminaux de programmation et de réglage avec port USB

Légende :
X	Disponible
-	Non disponible

Configuration des câbles TSX PCX 1031 et TSX PCX 1130

Les deux câbles TSX PCX 1031 et TSX PCX 1130 convertissent les signaux RS 485 et RS 232. Ils permettent ainsi de relier la prise terminal à des équipements RS 232 ne prenant pas en charge les signaux RTS.

Ces deux câbles possèdent chacun un commutateur qui permet de paramétrer l'automate sur le mode Maître ou sur le mode Esclave. Vous pouvez accéder à ce commutateur en retirant le capot de protection métallique sous lequel se trouvent les composants électroniques.

Le commutateur fonctionne de la manière suivante :

	Configuration Uni-Telway maître Control Expert	Configuration Uni-Telway esclave Control Expert	Configuration Mode caractère Control Expert
Commutateur sur M	Uni-Telway maître avec configuration Control Expert	Uni-Telway maître avec configuration par défaut	Uni-Telway maître avec configuration par défaut
Commutateur sur S	Uni-Telway esclave avec configuration par défaut	Uni-Telway esclave avec configuration Control Expert	Mode caractère avec configuration Control Expert

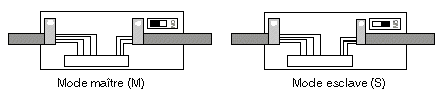

Représentation :

Configuration du câble TSX PCX 3030

Le câble TSX PCX 3030 est un convertisseur de liaisons série USB/RS-485. Il permet de relier un équipement avec port USB à la prise terminal ou au port AUX d'un automate.

Le câble TSX PCX 3030 possède un commutateur grâce auquel vous pouvez sélectionner votre mode de communication : maître ou esclave.

Vous pouvez accéder à ce commutateur en retirant le capot de protection métallique sous lequel se trouvent les composants électroniques.

Le tableau ci-dessous décrit son fonctionnement.

Position du commutateur	Fonction	Mode de liaison
0	Communication maître automate Uni-Telway.	Multipoint
1	Autres types de communication.	Multipoint
2	Communication maître automate Uni-Telway, selon la configuration de l'automate.	Point à point
3	Autres types de communication, selon la configuration de l'automate.	Point à point

NOTE : pour pouvoir programmer un automate, vous devez positionner le commutateur sur 0 ou 2.

NOTE : vous devez installer un pilote COM virtuel pour pouvoir utiliser le câble TSX PCX 3030.
