La prise terminal, configurée en Mode caractère, peut être utilisée pour connecter un équipement tel qu'une imprimante, un écran d'affichage ou une console spécialisée (un automate de table, par exemple).

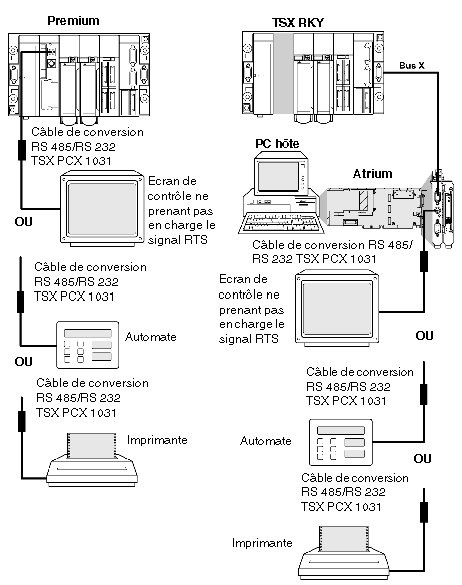

Exemples de connexion :
NOTE : Pour autoriser tous les types de connexion, le câble TSX PCX 1130 est fourni avec un adaptateur/convertisseur TSX CTC 09 (9 à 25 broches mâles).
Précautions d'utilisation
Le câble TSX PCX 1031 autorise la conversion RS 485/RS 232 et fournit des informations sur les périphériques esclaves de l'imprimante. Il ne fonctionne pas sur la prise AUX et l'équipement connecté doit prendre en charge le signal RTS.
Pour utiliser le câble de raccordement TSX PCX 1031, une des configurations de prise TER suivantes doit être utilisée :
-
7 bits de données + 1 ou 2 bits d'arrêt + 1 bit de parité ;
-
7 bits de donnée + 2 bits d'arrêt ;
-
8 bits de données + 1 bit d'arrêt + 0 ou 1 bit de parité ;
-
8 bits de donnée + 2 bits d'arrêt.
Les câbles TSX PCX 1031 et TSX PCX 1130 doivent uniquement être connectés à la prise TER de l'automate afin d'alimenter l'équipement de conversion RS 485/RS 232.
Pour éviter les conflits de signaux, aucun équipement ne doit être connecté à la prise AUX de l'automate.
