Cette partie est divisée en quatre fenêtres :
-
la fenêtre Erreurs ;
-
la fenêtre Emission requête ;
-
la fenêtre Message envoyé ;
-
la fenêtre Message reçu .

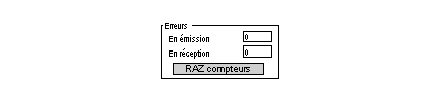

La fenêtre se présente comme ci-dessous :
Cette fenêtre indique le nombre d'erreurs de communication comptabilisées par le module de communication.
Le bouton RAZ compteurs remet les compteurs à 0.
La fenêtre se présente comme ci-dessous :
Cette fenêtre est utilisée pour tester une voie de communication en émission et/ou en réception d'une chaîne de caractère.
-
Le bouton Emission transmet une chaîne de caractères.
-
Le bouton Réception est utilisé pour recevoir une chaîne de caractères.
-
Le bouton Emission/Réception permet de transmettre une chaîne de caractères et d'attendre une réponse.
NOTE : Il est possible d'arrêter la réception en appuyant sur la touche Echap ou si un message est reçu.
La fenêtre se présente comme ci-dessous :
Cette fenêtre permet de saisir un message à envoyer lors d'un test de communication à l'aide des boutons Transmettre et Emission/Réception.
La fenêtre se présente comme ci-dessous :
Cette fenêtre permet de lire un message reçu après un test de communication à l'aide des boutons Réception et Emission/Réception.
Les boutons ASCII et Hex. sont utilisés pour afficher le texte en ASCII ou en hexadécimal.
