Ecran de mise au point en Mode caractère
(Traduction du document original anglais)
Présentation
Cet écran, divisé en deux zones, permet de déclarer la voie de communication et de configurer les paramètres nécessaires à une liaison Mode caractère.
Illustration

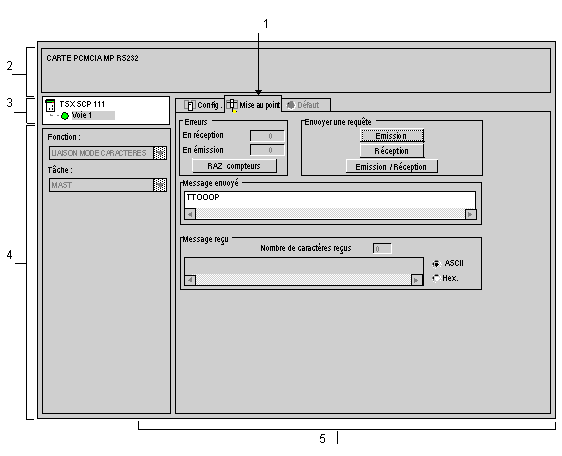

La figure ci-dessous représente un exemple d'écran de mise au point dédié à une communication en Mode caractère.
Description
Le tableau ci-dessous présente les différents éléments de l'écran de mise au point et leurs fonctions.
Adresse
Elément
Fonction
1
Onglets
L'onglet avant indique le mode actuel (Mise au point dans cet exemple). Chaque mode peut être sélectionné par l'onglet correspondant. Les modes disponibles sont :
  • Mise au point, accessible uniquement en mode connecté ;
  • Validation (par défaut), accessible uniquement en mode connecté ;
  • Configuration.
2
Zone Module
Indique l'intitulé abrégé du module.
3
Champ Voie
Permet :
  • en cliquant sur la référence de l'équipement, d'afficher les onglets :
    • Description, qui donne les caractéristiques de l'équipement ;
    • Objets d'E/S, qui permet de présymboliser les objets d'entrée/de sortie ;
    • Défaut, qui donne accès aux défauts de l'équipement (en mode connecté).
  • de choisir la voie ;
  • d'afficher le Symbole, nom de la voie défini par l'utilisateur (via l'éditeur de variables).
4
Zone Paramètres généraux
Affiche les paramètres de la voie de communication :
  • Fonction : affiche la fonction de communication configurée. Elle ne peut pas être modifiée.
  • Tâche : affiche la tâche MAST configurée. Elle ne peut pas être modifiée.
5
Zone Affichage et commande
NOTE : Les voyants et commandes non disponibles apparaissent en grisé.
