Architecture Fipio avec un émetteur-récepteur OZD FIP G3

Description

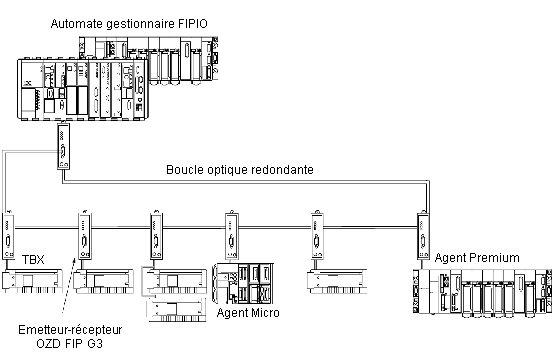

Exemple d'architecture Fipio :

La plupart des produits Schneider fonctionnant sur le bus Fipio sont connectables sur l'émetteur-récepteur OZD FIP G3 :

comme équipements gestionnaire Fipio :
- Premium : processeurs avec une liaison FIPIO intégrée : TSX P57•54 et TSX PCXI57 354 programmés avec Control Expert (à partir de la version V1.1).
comme équipements agents du bus Fipio :
- TBX équipé d'un module de communication LEP 030 ;
- Magelis XBT équipé d'une carte TSX FPP 10 ;
- PC équipé d'une carte ISA TSX FPC 10 ou PCMCIA FPP20 ;
- Momentum ;
- TSX Micro TSX 372• et TSX Premium TSX/PMX/PCX 57 équipés de la carte TSX FPP 010 ;
- équipements tiers conformes aux profils standard Fipio définis dans le cadre du programme de connexion FipConnect.

NOTE : les répéteurs TSX FP ACC6 et TSX FP ACC8M ne sont pas compatibles avec les architectures utilisant les émetteurs-récepteurs OZD FIP G3.

NOTE : les configurations Fipio en mode WordlFip sont exclues de ces architectures.

NOTE : le manuel TSX DM OZD 01 donne toutes les caractéristiques des émetteurs-récepteurs HIRSCHMANN OZD FIP G3.
