Architecture du bus Fipio avec des accessoires de connexion (IP67)

Illustration

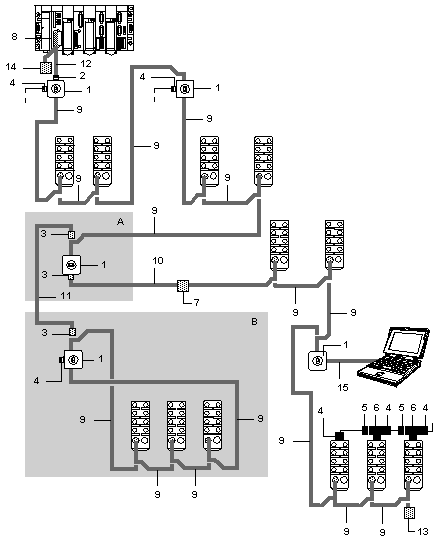

Le schéma suivant présente les architectures possibles pour la connexion des modules d'entrée/de sortie étanches IP67 et des accessoires utilisés au bus Fipio.

Tête de dérivation

Dérivation IP67

Description

Le tableau suivant présente les différents accessoires permettant de réaliser la configuration souhaitée en respectant l'ensemble des contraintes de fonctionnement du bus Fipio.

Numéro	Référence	Type de connexion	Description
1	TSX EF ACC 99	Boîtier de dérivation	Ce boîtier de dérivation IP65 permet 3 fonctions : la connexion d'une alimentation 24 Vcc ; la création d'une dérivation IP67 ; la connexion d'un terminal de programmation.
2	TSX EF CF 01	Connecteur femelle IP67 de type M23	Connecteur à souder IP67 femelle à bague de type M23 6 contacts pour la connexion du bus Fipio et d'une alimentation 24 Vcc. Ce type de connecteur indépendant est destiné à équiper une des extrémités des câbles TSX FP CA/CC/CP•00/CR.
3	TSX EF CM 01	Connecteur mâle IP67 de type M23	Connecteur à souder IP67 mâle à bague de type M23 6 contacts pour la connexion du bus Fipio et d'une alimentation 24 Vcc. Ce type de connecteur indépendant est destiné à équiper une des extrémités des câbles TSX FP CA/CC/CP•00/CR.
4	TSX EF CF 03	Connecteur femelle IP67 de type 7/8" (alimentation 24 Vcc)	Connecteur à vis IP67 femelle de type 7/8" 5 contacts pour la connexion du bus Fipio et d'une alimentation 24 Vcc. Ce type de connecteur est destiné à la connexion de l'alimentation 24 Vcc des modules de sortie ou des modules mixtes TSX ESF/EMF et/ou du boîtier de dérivation TSX EF ACC 99. Le courant maximal autorisé dans chaque contact sur le connecteur est de 8 A.
5	TSX EF CM 03	Connecteur mâle IP67 de type 7/8" (alimentation 24 Vcc)	Connecteur à vis IP67 mâle de type 7/8" 5 contacts pour la connexion en chaînage à l'aide du connecteur en Té TSX EF CT 03, destiné à alimenter les pré-actionneurs en 24 Vcc.
6	TSX EF CT 03	Connecteur en Té (pour la connexion d'une alimentation 24 Vcc)	Connecteur en Té IP67 de type 7/8" 5 contacts pour la connexion de l'alimentation 24 V des pré-actionneurs. Le courant maximal autorisé pour chaque contact de ce connecteur est de 8 A.
7	TSX EF CF 02	Connecteur femelle IP67 de type M23	Connecteur à souder IP67 femelle à filetage de type M23 6 contacts pour l'extension des câbles Fipio TSX FP CA/CC/CP•00/CR.
8	TSX FP ACC 2 ou TSX FP ACC 12	Connecteur femelle de type SUB-D 9	Connecteurs de type SUB-D 9 contacts pour la connexion Fipio/Fipway aux automates. Permet la connexion en chaînage ou en dérivation (sortie 90° haut ou bas, sortie 45° haut ou bas).
9	TSX EF ACC 2••• et TSX EF ACC 2••••	Câble Fipio IP67 surmoulé pour la connexion des modules	Câble surmoulé principal de longueur prédéfinie, composé d'une paire torsadée blindée de 150 Ω et d'une paire d'alimentation d'1,5 mm2. Equipé d'un connecteur mâle M23 et d'un connecteur double femelle/femelle M23.
10	TSX FP CP •00	Câble Fipio IP67 (1 paire, 2 conducteurs d'alimentation d'1,5 mm2, en 100 m ou 500 m)	Câble Fipio IP67 principal, composé d'une paire torsadée blindée de 150 Ω et d'une paire d'alimentation d'1,5 mm2 (Ø 9,5 mm). Extrémités fils libres à équiper de connecteurs à souder IP67 de type M23 TSX EF CF 01/02 et TSX EF CM 01.
11	TSX FP CC •00	Câble de dérivation Fipio (2 paires, en 100 m ou 500 m)	Câble de dérivation, double paire torsadée blindée de 150 Ω (Ø 8 mm) pour environnements standard et intérieurs de bâtiments. Extrémités fils libres à équiper de connecteurs à souder IP67 de type M23 TSX CF 01/02 et TSX CM 01.
12	TSX FP CA •00	Câble de liaison Fipio (1 paire, en 100 m, 200 m ou 500 m)	Câble principal, composé d'une paire torsadée blindée de 150 Ω (Ø 8 mm) pour environnements standard et intérieurs de bâtiments. Extrémités fils libres à équiper de connecteurs à souder IP67 de type M23 TSX EF CF 01/02 et TSX EF CM 01.
13	TSX EF ACC 7	Terminaison de ligne IP67 de type M23	Terminaison de ligne IP67 de type M23, à placer selon l'utilisation, à l'une ou aux deux extrémités du segment (type mâle pour connexion directe).
14	TSX FP ACC 7	Terminaison de ligne	Terminaison de ligne IP20 (lot de 2), à placer selon utilisation à l'une ou aux deux extrémités du segment.
15	TSX FP CG 0•0	Câble de liaison automate ou terminal de programmation	Câble de connexion en dérivation pour carte d'interface PCMCIA TSX FP 10/20 pour automates Premium, de terminal FT 2000 et compatibles PC. Ce câble permet la connexion d'un automate ou d'un terminal de programmation à un boîtier de dérivation TSX EF ACC 99.

Autres accessoires

Le tableau suivant indique les autres accessoires disponibles.

Référence	Type de connexion	Description
XZ-LG 101	Libellés d'identification	Barrette de 10 libellés d'identification supplémentaires (une barrette est déjà livrée avec chaque module)
XZ-LG 102	Bouchons d'étanchéité IP67	Lot de 10 bouchons d'étanchéité M12 pour les connecteurs d'entrée/sortie non utilisés Chaque module est livré avec deux bouchons.
170 XTS 050 00	Bouchon d'étanchéité IP67	Bouchon d'étanchéité pour le connecteur M23
