Ajout d'un équipement sur le bus
|
|
|
(Traduction du document original anglais)
|
|
Etape
|
Action
|
|---|---|
|
1
|

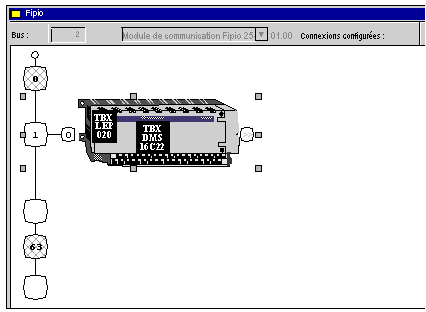

Accédez à l'écran de configuration Fipio.
|
|
2
|
Cliquez deux fois sur l'adresse logique du point de connexion à l'endroit où le module doit être connecté (adresses disponibles allant de 1 à 62 et de 64 à 127, les adresses 0 et 63 étant réservées par le système).

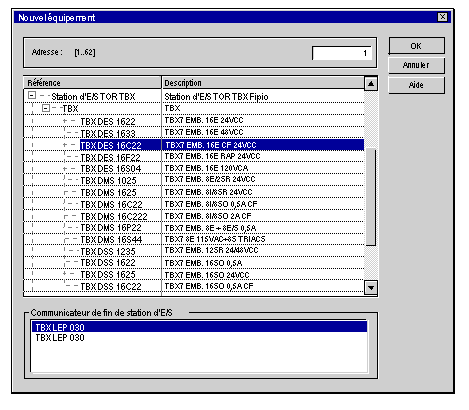

Résultat : l'écran Nouvel équipement apparaît.
 |
|
3
|
Saisissez le numéro du point de connexion correspondant à l'adresse.
Par défaut, le logiciel Control Expert propose la première adresse consécutive libre.
|
|
4
|
Dans le champ Référence, sélectionnez le type d'équipement à connecter au bus.
|
|
5
|
Dans le champ Communicateur, sélectionnez le type d'élément permettant la communication sur le bus Fipio.
Pour les modules intégrant leurs communicateurs, cette fenêtre n'apparaît pas.
|
|
6
|
Validez en cliquant sur OK.
Résultat : le module est déclaré.
 |
