Mise au point des agents Fipio
(Traduction du document original anglais)
A propos de nous
Présentation
Cet écran, divisé en deux zones, permet de d'effectuer la mise au point d'un Agent Fipio.
Illustration

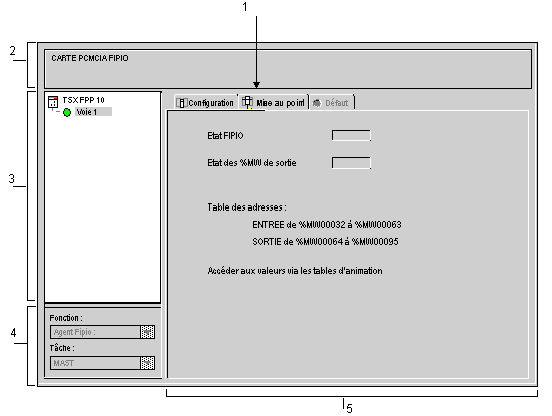

La figure ci‐dessous représente un écran de mise au point.
Description
Le tableau ci‐dessous présente les différents éléments de l'écran de mise au point et leurs fonctions.
Numéro
Elément
Fonction
1
Onglets
L'onglet en avant‐plan indique le mode en cours (Mise au point dans cet exemple). Chaque mode peut être sélectionné avec l'onglet correspondant. Les modes disponibles sont :
  • Mise au point (accessible seulement en mode connecté)
  • Défaut (niveau voie) (accessible seulement en mode connecté)
  • Configuration.
2
Zone Module
Rappelle le nom abrégé de l'équipement.
3
Zone Voie
Permet :
  • en cliquant sur le numéro de référence de l'équipement, d'afficher les onglets :
    • Description qui donne les caractéristiques de l'équipement.
    • Objets d'E/S qui permet de présymboliser les objets d'entrées/sorties.
    • Défaut qui affiche les équipements en erreur (en mode connecté).
  • en cliquant sur la Voie, de choisir la voie à mettre au point. A gauche du symbole, se trouve la copie du voyant voie CHx.
4
Zone Paramètres généraux
Cette zone affiche la tâche (MAST ou FAST) dans laquelle seront échangés les objets à échange implicite de la voie.
5
Zone Mise au point
Permet d'accéder aux paramètres de mise au point d'un Agent Fipio.
Aucune donnée n'est accessible à partir de cet écran.
