Ecran de configuration d'un Agent Fipio
(Traduction du document original anglais)
A propos de nous
Présentation
Cet écran, divisé en deux zones, permet de déclarer la voie de communication et de configurer les paramètres nécessaires pour une liaison Agent Fipio.
Illustration

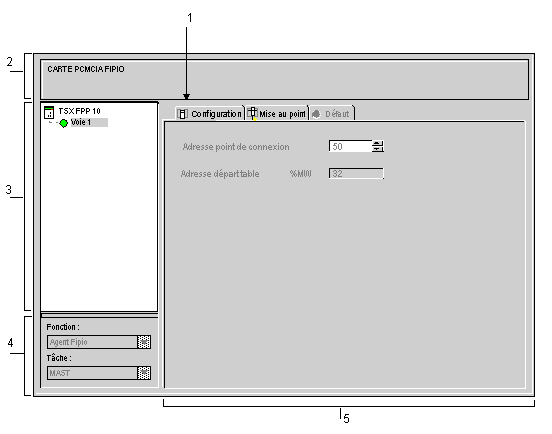

La figure ci‐dessous représente un écran de configuration d'Agent Fipio.
Description
Le tableau ci‐dessous présente les différents éléments de l'écran de configuration et leurs fonctions.
Numéro
Elément
Fonction
1
Onglets
L'onglet en avant‐plan indique le mode en cours (Configuration dans cet exemple). Chaque mode peut être sélectionné avec l'onglet correspondant. Les modes disponibles sont :
  • Configuration
  • Mise au point (accessible seulement en mode connecté)
  • Défaut (niveau voie) (accessible seulement en mode connecté)
2
Zone Module
Rappelle le nom abrégé de l'équipement.
3
Zone Voie
Permet :
  • en cliquant sur la référence de l'équipement, d'afficher les onglets :
    • Description qui donne les caractéristiques de l'équipement.
    • Objets d'E/S qui permet de présymboliser les objets d'entrées/sorties.
    • Défaut qui affiche les équipements en erreur (en mode connecté).
  • en cliquant sur la Voie, de choisir la voie à mettre au point. A gauche du symbole, se trouve la copie du voyant voie CHx.
4
Zone Paramètres généraux
Cette zone affiche la tâche (MAST ou FAST) dans laquelle seront échangés les objets à échange implicite de la voie.
La fonction permet de sélectionner la fonction Agent Fipio. Aucune est sélectionnée par défaut.
5
Zone Configuration
Permet de sélectionner et de saisir les paramètres suivants :
  • l'adresse du point de connexion sur le bus Fipio ;
  • l'adresse de début de table.
Adresse de début de table
Ce paramètre indique l'adresse de la table à réserver pour les échanges de données périodiques entre le gestionnaire de bus et l'Agent Fipio.
La table comporte 64 mots :
