Ecran de mise au point d'un profil standard
(Traduction du document original anglais)
A propos de nous
Présentation
L'écran de mise au point d'un profil standard reprend les éléments des autres équipements disponibles sur le bus Fipio.
Cependant, certains éléments lui sont propres. Dans la suite de ce document, seule la partie spécifique aux profils standard est détaillée.
Illustration

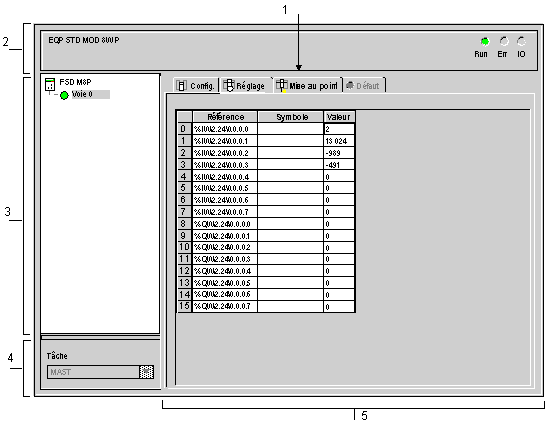

La figure ci‐dessous représente un écran de mise au point.
Description
Le tableau ci‐dessous présente les différents éléments de l'écran de mise au point et leurs fonctions.
Numéro
Elément
Fonction
1
Onglets
L'onglet en avant‐plan indique le mode en cours (Mise au point pour cet exemple). Chaque mode peut être sélectionné par l'onglet correspondant. Les modes disponibles sont :
  • Mise au point (accessible seulement en mode connecté)
  • Défaut (niveau voie) (accessible seulement en mode connecté)
  • Configuration
  • Réglage
2
Zone Module
Rappelle l'intitulé abrégé de l'équipement.
Dans la même zone, se trouvent 3 voyants qui indiquent le mode de fonctionnement du module :
  • RUN indique l'état de fonctionnement du module.
  • ERR indique un défaut interne au module.
  • E/S indique un défaut externe au module ou un défaut applicatif.
3
Zone Voie
Permet :
  • d'afficher les onglets en cliquant sur la référence de l'équipement :
    • Description qui donne les caractéristiques de l'équipement.
    • Objets d'E/S qui permet de présymboliser les objets d'entrées/de sorties.
    • Défaut qui donne accès aux défauts de l'équipement (en mode connecté).
  • Voie : voie unique pour un profil standard.
  • Symbole : nom de la voie défini par l'utilisateur (via l'éditeur de variables).
4
Zone Paramètres généraux
Cette zone permet d'afficher le type de tâche (MAST ou FAST) dans laquelle sont échangés les objets à échange implicite de la voie.
5
Zone Paramètres en cours
Dans le cas où, pour le profil standard, les bits d'entrées, les mots d'entrées %IW ou les mots de sorties %QW existent, cette zone les affiche.
A chaque mot est associé une Référence, un Symbole et une Valeur.
Le menu contextuel permet de sélectionner, pour chaque valeur, la base d'affichage de la valeur du mot sélectionnée.
Trois types sont disponibles :
  • décimal ;
  • hexadécimal ;
  • binaire.
Pour le profil standard de type FRD •••, une colonne Erreur fournit un accès direct au diagnostic voie par voie lorsque celles‐ci sont en défaut (signalé par le voyant intégré au bouton d'accès au diagnostic qui devient rouge).
