Ecran de mise au point d'un équipement du bus Fipio
(Traduction du document original anglais)
A propos de nous
Présentation
En mode de mise au point, l'ouverture de l'écran d'application d'un équipement permet d'accéder aux fonctionnalités suivantes :
Illustration

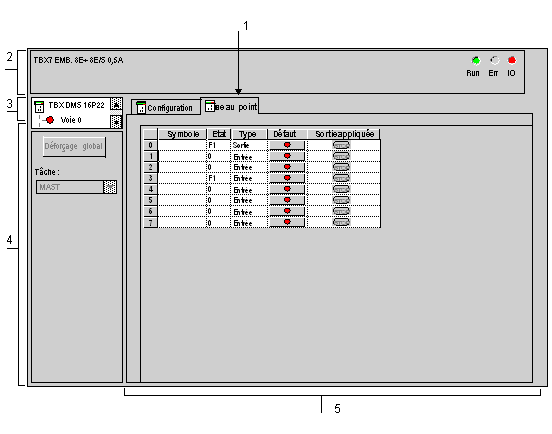

La figure ci‐dessous représente un écran de mise au point.
Description
Le tableau suivant présente les différents éléments de l'écran de mise au point et leurs fonctions.
Numéro
Elément
Fonction
1
Onglets
L'onglet en avant‐plan indique le mode en cours (Mise au point pour cet exemple). Chaque mode peut être sélectionné par l'onglet correspondant :
  • Mise au point (accessible seulement en mode connecté)
  • Calibration (accessible seulement en mode connecté)
  • Configuration
  • Réglage
2
Zone Module
Rappelle l'intitulé abrégé du module.
Dans la même zone, se trouvent 3 voyants qui renseignent sur le mode de fonctionnement du module :
  • RUN indique l'état de fonctionnement du module ;
  • ERR signale un défaut interne au module ;
  • E/S signale un défaut externe au module ou un défaut applicatif.
3
Zone Voie
Permet :
  • d'afficher les onglets en cliquant sur la référence de l'équipement :
    • Description qui donne les caractéristiques de l'équipement ;
    • Objets d'E/S qui permet de présymboliser les objets d'entrées/sorties ;
    • Défaut qui donne accès aux défauts de l'équipement (en mode connecté).
  • de choisir la voie ou le groupe de voies souhaité (sur la gauche du symbole se trouve la copie du voyant de la voie CHx).
4
Zone Paramètres généraux
Rappelle les réglages de la voie (type de la Tâche) et l'accès à différentes fonctions (Déforçage global, etc.).
5
Zone Paramètres en cours
Cette zone affiche l'état des entrées et sorties et les différents paramètres en cours.
Paramètres spécifiques
Reportez‐vous aux différentes documentations de chaque équipement pour plus d'informations sur les généralités, la configuration, les réglages et les paramètres de mise au point disponibles.
Pour les modules de type entrées/sorties, la zone spécifique des paramètres affiche la valeur et l'état de chacune des voies du module et donne accès aux commandes d'une voie.
