Ecran de configuration d'un profil standard

Présentation

L'écran de configuration d'un profil standard reprend les éléments des équipements sur le bus Fipio.

Cependant, certains paramètres lui sont propres. Dans la suite de ce document, seule la partie spécifique aux profils standard est détaillée.

Illustration

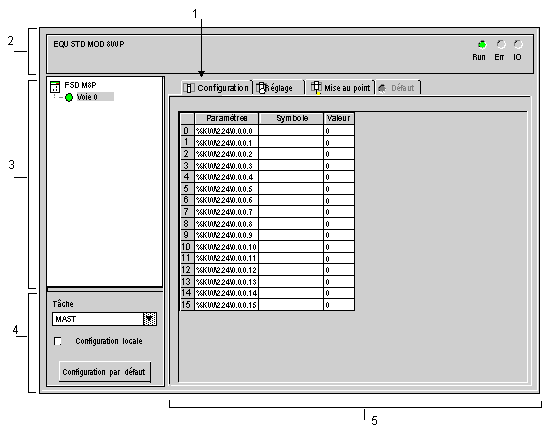

La figure ci‐dessous représente un écran de configuration.

Description

Le tableau ci‐dessous présente les différents éléments de l'écran de configuration et leurs fonctions.

Numéro	Elément	Fonction
1	Onglets	L'onglet en avant ‐plan indique le mode en cours (Configuration pour cet exemple). Chaque mode peut être sélectionné à l'aide de l'onglet correspondant. Les modes disponibles sont : Configuration Réglage Mise au point (accessible seulement en mode connecté) Défaut (niveau voie) (accessible seulement en mode connecté)
2	Zone Module	Rappelle l'intitulé abrégé de l'équipement.
3	Zone Voie	Permet : en cliquant sur la référence de l'équipement d'afficher les onglets : Description qui donne les caractéristiques de l'équipement. Objets d'E/S qui permet de présymboliser les objets d'entrées/de sorties. Défaut qui donne accès aux défauts de l'équipement (en mode connecté). Voie : voie unique pour un profil standard. Symbole : nom de la voie défini par l'utilisateur (via l'éditeur de variables).
4	Zone Paramètres généraux	Cette zone permet de définir la tâche (MAST ou FAST) dans laquelle seront échangés les objets à échange implicite de la voie. La case à cocher Configuration locale est disponible uniquement pour les profils FSD C8 P et FSD M8 P. Si la case est cochée, les paramètres de configuration et de réglage ne sont pas envoyés à l'équipement connecté au bus. Dans ce cas l'équipement démarre ou est initialisé avec ses propres paramètres. Si la case est cochée dans l'écran de configuration, les paramètres de la voie ne sont pas accessibles dans la zone Configuration. Le bouton Configuration par défaut permet un retour à la configuration d'origine.
5	Zone Configuration	Dans le cas où, pour le profil standard, des mots de configuration %KW ou des mots de réglage %MW existent, cette zone les affiche. A chaque mot est associé un Symbole et une Valeur. Le menu contextuel permet, pour chaque valeur, de sélectionner la base d'affichage de la valeur du mot sélectionnée. Trois types sont disponibles : décimal ; hexadécimal ; binaire.
