Ecran Configuration d'un équipement Fipio
(Traduction du document original anglais)
A propos de nous
Présentation
Cet écran, comportant plusieurs zones, permet de déclarer la voie de communication et de configurer les paramètres de l'équipement sélectionné pour une communication Fipio.
Illustration

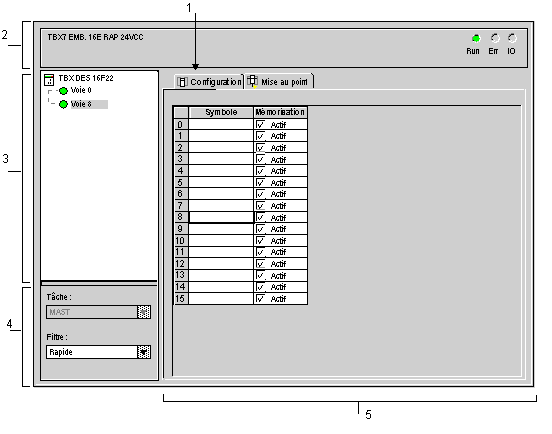

La figure ci‐dessous représente un écran de configuration.
Description
Le tableau ci-dessous présente les différents éléments de l'écran de configuration et leurs fonctions.
Numéro
Elément
Fonction
1
Onglets
L'onglet en avant plan indique le mode en cours (Configuration pour cet exemple). Chaque mode peut être sélectionné à l'aide de l'onglet correspondant. Les modes disponibles sont :
  • Configuration
  • Réglage
  • Mise au point (accessible seulement en mode connecté)
  • Calibration (accessible seulement en mode connecté)
  • Défaut (accessible seulement en mode connecté)
2
Zone Module
Rappelle l'intitulé abrégé de l'équipement.
3
Zone Voie
Permet :
  • en cliquant sur la référence de l'équipement d'afficher les onglets :
    • Description qui donne les caractéristiques de l'équipement.
    • Objets d'E/S qui permet de présymboliser les objets d’entrées/de sorties.
    • Défaut qui donne accès aux défauts de l'équipement (en mode connecté).
  • Permet de sélectionner la voie ou le groupe de voies à configurer.
  • Permet d'afficher le Symbole, nom de la voie défini par l'utilisateur (à l'aide de l'éditeur de variables).
4
Zone Paramètres généraux
Cette zone permet de définir :
  • le type de tâche (MAST ou FAST) ;
  • le filtrage de la voie ;
  • le mode de repli ;
  • le réarmement ;
  • etc.
5
Zone Configuration
Permet le paramétrage des voies des équipements. Cette zone n'est pas accessible pour certains types d'équipements.
NOTE : Pour plus d'informations sur les paramètres généraux, de configuration, de réglage et de mise au point, reportez‐vous à la documentation de chaque équipement.
