Lors de la phase de configuration d'un réseau Ethernet logique, contrairement aux autres réseaux, il est nécessaire de choisir la famille de modules à associer à ce réseau logique pour pouvoir accéder aux différents services disponibles.
Pour les automates Premium, il existe trois familles :
-
TCP/IP 10 et ETHWAY pour les ETY 110 et 110 WS ;
-
connexion étendue TCP/IP 10/100 pour TSX P57 6634/5634/4634 ;
-
connexion standard TCP/IP 10/100 pour TSX ETY 4103/5103 et ETY PORT (TSX P57 1634/2634/3634).

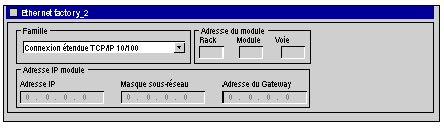

La figure suivante présente la fenêtre de sélection de la famille :
