Méthode de configuration d'un réseau Ethernet

Introduction

La création et la configuration d'un réseau Ethernet comprend quatre étapes principales :

Etape	Description
1	Création d'un réseau Ethernet logique (voir remarque 1)
2	Configuration d'un réseau Ethernet logique (voir remarque 1)
3	Déclaration du module (voir remarque 2)
4	Association du module avec le réseau logique (voir remarque 2)
Remarque 1 : Exécution à partir du navigateur de projet
Remarque 2 : Exécution à partir de l'éditeur de configuration matérielle

Ces quatre étapes sont décrites plus loin dans cette documentation et concernent le module Ethernet TSX ETY 4103. Ces étapes s'appliquent également aux voies Ethernet intégrées aux processeurs.

NOTE : L'avantage de cette méthode réside dans le fait que vous pouvez créer votre application de communication dès la seconde étape (vous n'avez pas besoin d'être en possession du matériel pour commencer à travailler) et utiliser le simulateur pour tester son fonctionnement.

Création d'un réseau Ethernet logique

Pour créer un réseau Ethernet logique :

Etape	Action

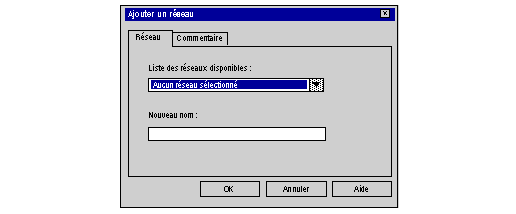

1	A l'aide du bouton droit de la souris, cliquez sur le sous‐répertoire Réseau du répertoire Communication dans le navigateur de projet, puis sélectionnez l'option Ajouter un réseau. L'écran Ajouter un réseau s'affiche :

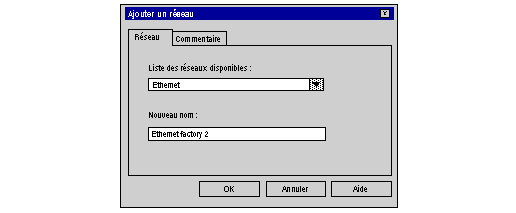

2	Sélectionnez Ethernet dans la liste des réseaux disponibles, puis choisissez un nom significatif : : Remarque : Si vous le souhaitez, vous pouvez ajouter un commentaire en cliquant sur l'onglet Commentaire.
3	Cliquez sur OK. Vous venez de créer un nouveau réseau logique. Le nouveau réseau Ethernet s'affiche dans le navigateur de projet : Remarque : Comme vous pouvez le constater, une petite icône indique que le réseau logique n'est pas associé à un automate.

Accès à la configuration d'un réseau Ethernet logique

Pour accéder à la configuration d'un réseau Ethernet logique :

Etape	Action
1	Ouvrez le navigateur de projet afin d'afficher les réseaux logiques de votre application :

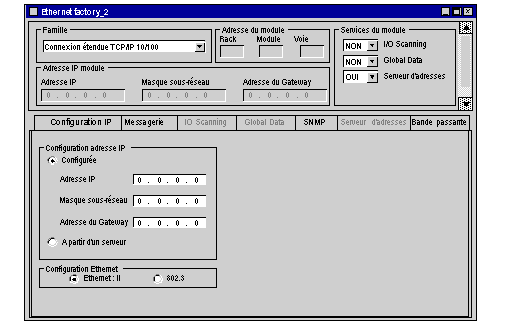

2	A l'aide du bouton droit de la souris, cliquez sur le réseau logique Ethernet à configurer, puis sélectionnez Ouvrir. L'écran de configuration Ethernet s'affiche.
3	Sélectionnez la famille à laquelle votre réseau appartient (afin de vous aider, un menu contextuel s'affiche lorsque vous placez le curseur de la souris au-dessus du menu de sélection). Remarque : Vous pouvez alors commencer à configurer votre réseau en suivant les instructions données dans la suite de ce document, dans les chapitres décrivant les différentes procédures de configuration correspondant à chaque type de module.

Déclaration du module

Pour déclarer un module Ethernet :

Etape	Action	Résultat
1	Ouvrez l'éditeur de configuration matérielle.
2	Cliquez deux fois sur l'emplacement vide dans lequel vous souhaitez placer le module.	La fenêtre du catalogue de modules s'affiche :
3	Sélectionnez la famille Communication.
4	Sélectionnez le module Ethernet souhaité dans la liste de modules de la famille Communication.	Le module s'affiche dans le rack. (Voir la remarque.)
Remarque : Dans le cas où vous utiliseriez des solutions Ethernet intégrées aux processeurs, la voie de communication Ethernet est automatiquement déclarée lors du choix du processeur.

Association du module avec le réseau

Pour associer le réseau Ethernet logique au module que vous venez de déclarer :

Etape	Action
1	Ouvrez l'éditeur de configuration matérielle.

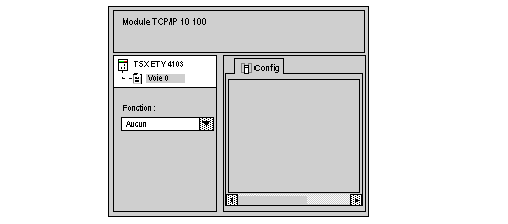

2	Cliquez deux fois sur l'emplacement du module.

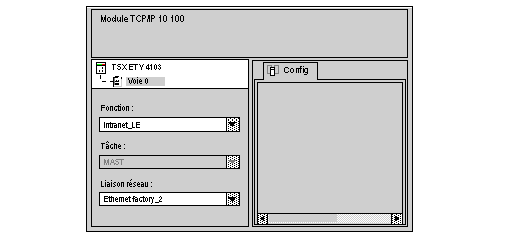

3	Dans la zone Fonction, sélectionnez le réseau à associer à la carte, puis dans la zone Liaison réseau, sélectionnez le réseau logique à associer à la voie Ethernet du module.
4	Confirmez votre choix, puis fermez la fenêtre. Le réseau logique Ethernet factory_2 est associé au module Ethernet TSX ETY 4103. Vous trouverez l'adresse du module dans la fenêtre de configuration du réseau logique. L'icône associée au réseau logique a changé et indique des liaisons avec un automate.
